バスバーの用途一覧｜変圧器・配電盤・EV・蓄電池・データセンター
バスバー(ブスバー)は、変圧器・配電盤・受配電設備から、EV・蓄電池・データセンターまで、大電流を扱うあらゆる電気設備で使われています。この記事では、主要な用途を一覧で整理し、用途ごとに求められる条件(電流域・設置環境・重視される性能)がどう変わるかを解説します。各用途の詳細は個別記事にリンクしていますので、自社の設備に近い項目から読み進めてください。
バスバー
ブスバー
用途
変圧器
配電盤
EV
蓄電池
データセンター
この記事の内容

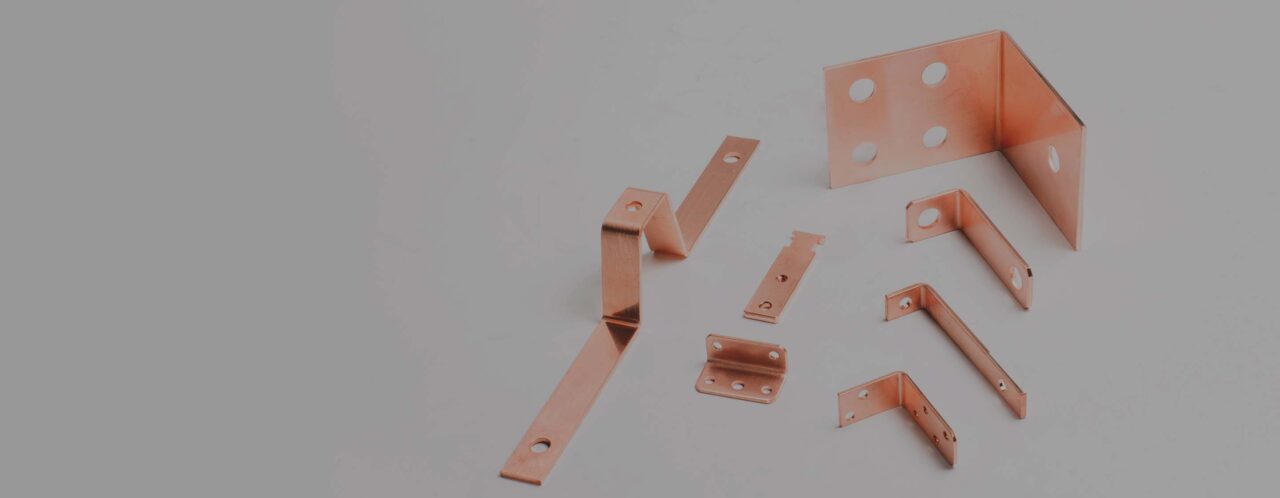

バスバー(ブスバー)とは
バスバー(ブスバー)とは、電気を分配・接続するための棒状または板状の導体です。ケーブルのような被覆導体ではなく、金属そのものを導体として使うことで、大電流を低い抵抗で流せる点が特徴です。「バスバー」は英語(busbar)由来の呼び方、「ブスバー」は国内の製造・加工現場で使われてきた呼び方で、指しているものは同じです。本記事では検索性を考え「バスバー」を主に使いますが、社内文書や図面では「ブスバー」表記が今も一般的です。
材料は銅が主流
バスバーの材料は銅とアルミが中心です。銅は導電率が高く(万国標準軟銅IACSで約100%)、同じ電流を流すのに必要な断面積が小さく済むため、配電盤・受配電設備・電池関連機器など設置スペースが限られる用途で広く使われています。アルミは軽量・低コストな一方、同じ電流を流すには銅より大きな断面積が必要で、車両・航空宇宙など軽量化が優先される用途で採用が進んでいます。
用途一覧表
バスバーは、大電流を扱う設備であればほぼどこにでも使われています。まず代表的な用途を一覧で押さえ、自社の設備に近いものから詳細セクションに進んでください。
バスバーの主な用途と求められる条件
| 用途 | 電流域の目安 | 特に重視される点 |
|---|---|---|
| 変圧器 | 数百A〜数千A | 内部発熱の抑制・端子接続の信頼性 |
| 配電盤・受配電設備 | 百A〜数千A | 短絡時の電磁力・絶縁距離 |
| EV(車載) | 数百A(急速充電時は千A超) | 軽量化・限られた搭載スペース |
| 蓄電池(定置用) | 数百A〜千A超 | セル間の電流分担・温度上昇管理 |
| データセンター | ラックあたり数百A〜(高密度化で増加傾向) | 大電流化への追従・省スペース配線 |
| 半導体工場の受変電設備 | 大容量(高圧側) | 信頼性・長期の保守性 |
| 太陽光・蓄電池のパワコン周辺 | 用途により様々 | 直流特有の絶縁・接続設計 |
バスバーの主な用途と求められる条件
変圧器
数百A〜数千A / 内部発熱の抑制・端子接続の信頼性
配電盤・受配電設備
百A〜数千A / 短絡時の電磁力・絶縁距離
EV(車載)
数百A(急速充電時は千A超) / 軽量化・限られた搭載スペース
蓄電池(定置用)
数百A〜千A超 / セル間の電流分担・温度上昇管理
データセンター
ラックあたり数百A〜(高密度化で増加傾向) / 大電流化への追従・省スペース配線
半導体工場の受変電設備
大容量(高圧側) / 信頼性・長期の保守性
太陽光・蓄電池のパワコン周辺
用途により様々 / 直流特有の絶縁・接続設計
電流域と設置環境が変わると、バスバーに求められる条件(発熱対策・絶縁・軽量化)も用途ごとに変わります。
変圧器での用途
変圧器では、巻線と外部端子を結ぶ導体としてバスバーが使われます。内部は密閉・小型化された空間のため、発熱がこもりやすく、断面積と接続部の接触抵抗の管理が重要です。
変圧器はここ数年、データセンターや電池関連の新設ラッシュで需要が伸びる一方、納期の長期化が課題になっています。詳しくは変圧器の納期逼迫はいつまで続くかで解説しています。
配電盤・受配電設備での用途
配電盤・受配電設備では、主母線・分岐母線としてバスバーが使われます。短絡電流が流れた際に発生する電磁力に耐える支持設計と、充電部同士の絶縁距離・空間距離の確保が設計の中心になります。
配電盤側で確認すること
- 主母線・分岐母線それぞれのサイズ
- 短絡時の電磁力に耐える支持間隔
- 相間・対地の絶縁距離・空間距離
EV・蓄電池での用途
EVでは、バッテリーパック内のセル間接続や急速充電回路にバスバーが使われます。車両という限られた搭載スペースの中で大電流を流す必要があるため、軽量化(アルミ化の検討)と発熱抑制の両立が焦点になります。定置用蓄電池でも同様に、ラック内のDC母線としてPCS(パワーコンディショナ)までの電流経路を構成します。
EV・蓄電池は、電動化と系統用蓄電池の導入拡大を背景に、当社サイトでも特に記事数が多い分野です。用途別の設計条件は次の記事にまとめています。
EV・蓄電池関連の詳細記事
データセンターでの用途
データセンターでは、受配電設備からサーバーラック・PDU(電源分配ユニット)までの電力経路にバスバーが使われます。AI向けサーバーの普及でラックあたりの消費電力が従来比で数倍〜十数倍に増えており、限られたラック空間でどれだけ大電流を安定供給できるかが設計の焦点になっています。
目安として、1MW級のラックを低電圧(54V程度)で給電する構成では数万Aオーダーの電流が必要になるとする試算もあり、電流経路の見直しが設計上のボトルネックになりつつあります(具体的な必要断面積・重量は電圧・構成によって大きく変わるため、設計段階での試算が必要です)。
注意
データセンター向けは案件ごとに電圧・冷却方式(空冷/液冷)・ラック密度が異なり、必要な断面積や配置は一律に決まりません。既存の受配電設計の考え方をそのまま流用せず、電流密度・支持方法から個別に見直すことをおすすめします。
データセンター関連の詳細記事
その他の用途(半導体工場・再エネ)
大容量の電力を扱う半導体工場の受変電設備、太陽光・蓄電池のパワーコンディショナ周辺の直流配電でも、バスバーは主要な導体として使われます。いずれも高い信頼性と長期の保守性が求められる点が共通しています。
用途によって選定基準がどう変わるか
用途が変われば、バスバーの選定基準も変わります。共通して確認すべきなのは「電流値(断面積)」「設置環境(温度・振動・スペース)」「求められる信頼性」の3点です。
用途別に優先される評価軸(相対イメージ)
配電盤・受配電設備は短絡強度、EVは軽量化、データセンターは大電流への追従性が、それぞれ優先される評価軸になります。
コツ
自社の設備がどの用途に近いか迷う場合は、まず「必要な電流値」と「設置スペースの制約(軽量化が必須かどうか)」の2点から絞り込むと、材料(銅かアルミか)と概算断面積の見当がつけやすくなります。詳しい許容電流の考え方は銅ブスバーのメリットのページでも紹介しています。
2026年時点の需要動向
最新の状況(2026年時点)
2026年は、AI向けデータセンターの新設・増設ラッシュにより、受配電設備からラックまでの大電流化が加速しています。あわせて系統用蓄電池は接続ルールの整備が進み導入が加速しており、受電側の大電流導体の需要が伸びています。一方で変圧器は世界的な需要増を背景に納期の長期化が続いており、設備更新の計画段階から部材の手配を前倒しする動きが見られます。
よくあるご質問
バスバーとブスバーは何が違いますか
指しているものは同じ導体部品です。「バスバー」は英語(busbar)由来の呼び方、「ブスバー」は国内の製造・加工現場で定着してきた呼び方で、意味の違いはありません。
バスバーはどんな設備で使われていますか
変圧器、配電盤・受配電設備、EV・蓄電池、データセンター、半導体工場の受変電設備、太陽光・蓄電池のパワーコンディショナ周辺など、大電流を扱う電気設備で広く使われています。
用途によって材料(銅・アルミ)はどう選べばよいですか
設置スペースに余裕があり信頼性を優先する用途(配電盤・受配電設備など)では銅、軽量化を優先する用途(車載など)ではアルミが選ばれる傾向にあります。同じ電流を流すにはアルミの方が銅より大きな断面積が必要になる点を踏まえて選定します。
データセンター向けと配電盤向けでバスバーの設計は同じですか
同じではありません。配電盤・受配電設備は短絡時の電磁力や絶縁距離が設計の中心になりますが、データセンター向けは限られたラック空間での大電流追従性が焦点になり、電圧構成や冷却方式によって必要な断面積・配置が変わります。
自社の設備にどのバスバーが適しているか分からない場合はどうすればよいですか
用途(設備の種類)・電流値・設置スペースの3点が分かれば、概算の材料・断面積の検討が可能です。図面がない段階でも、手書きスケッチや現物の写真でご相談いただけます。
