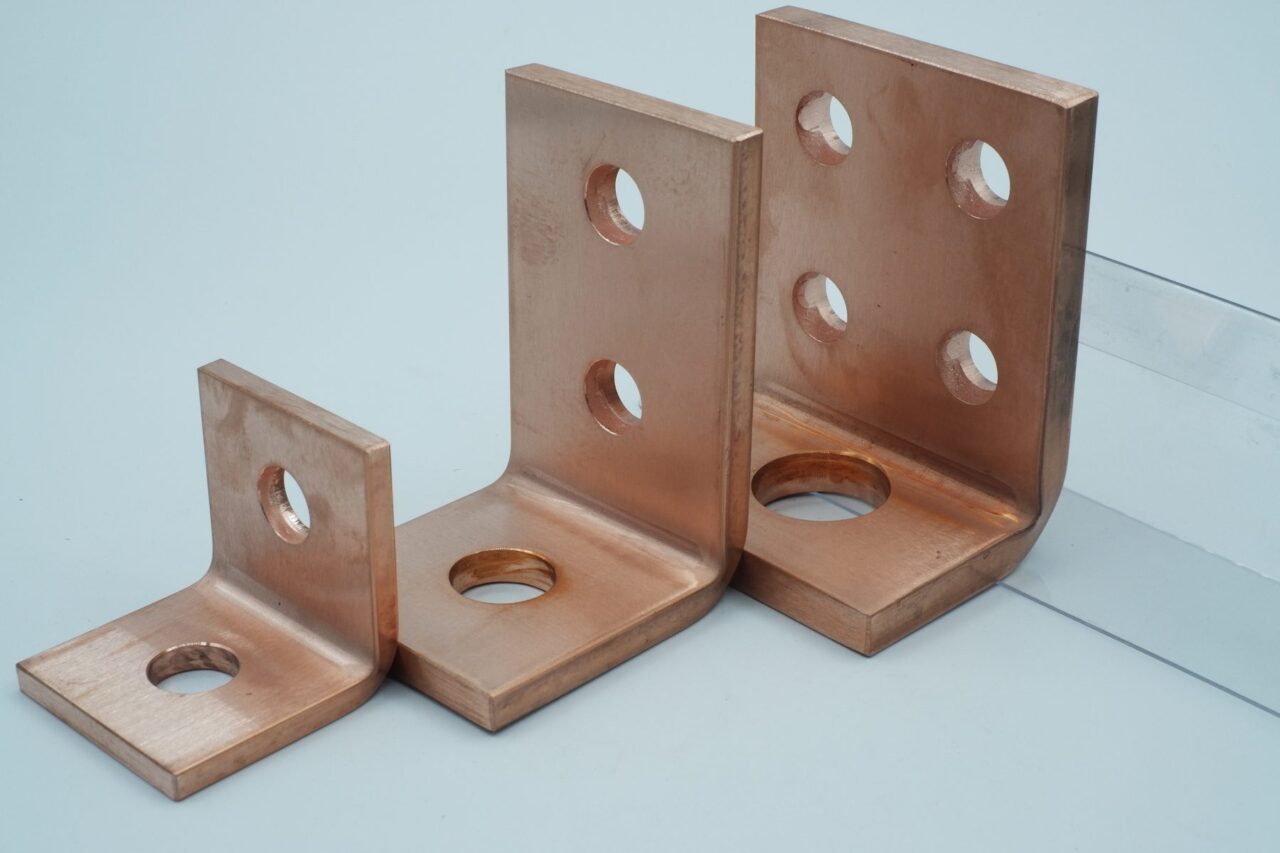

系統用蓄電池のブスバー設計要件|PCS〜受電盤の大電流導体
系統用蓄電池(蓄電所)のブスバーは、直流側は表皮効果がないぶん厚板が素直に効き、交流側は板厚を10〜15mm程度で頭打ちにして枚数で稼ぐ——この使い分けが設計の起点になります。加えて屋外コンテナという設置環境から、盤内より高い周囲温度を前提にした電流の低減が必要です。この記事では、PCS容量から電流を出す手順、直流側と交流側の要件の違い、周囲温度による低減係数、そして無人運用を前提にした締結部の考え方までを、設備側の目線で整理します。
系統用蓄電池
蓄電所
銅ブスバー
大電流
PCS
直流母線
用途・事例
2026年の系統用蓄電池:導入が加速し、接続ルールの整備が進んだ年
系統連系の接続申込は、2023年5月末で約11.89GW、2024年3月末で約39.97GW、2025年3月で約113GWと2年ほどで10倍近くに膨らみ、2025年9月末時点の全国の契約申込みは約2,400万kW(前年比約3.9倍)という水準です。この急増を受けて、2026年4月以降の契約申込みからは保証金の増額と工事費負担金の分割払いの厳格化が適用され、2026年8月1日からは接続検討の申込みに1事業者あたりの件数上限を設ける運用が始まりました。資源エネルギー庁の見通しでは、2030年時点の累計導入容量は14.1〜23.8GWh程度と試算されています。案件の絞り込みが進むぶん、実際に建つ設備の設計品質が問われる段階に入りました。
この記事の内容
系統用蓄電池のどこにブスバーが使われるか
系統用蓄電池でブスバーが使われるのは、主に「ラック内の直流母線」「直流集電盤からPCSまで」「PCS交流出力から昇圧変圧器まで」の3か所です。いずれも数百A〜数千Aの大電流が流れ、ケーブルでは本数が現実的でなくなる領域にあたります。
系統用蓄電池とは、送配電系統に直接つないで充放電する大容量の蓄電設備のことです。電池コンテナ、状態を監視するBMS、直流と交流を変換するPCS(電力変換装置)、系統電圧に合わせる昇圧変圧器、連系点を守る受変電設備と保護装置、充放電を指令するEMSで構成されます。
電気の流れとブスバーの位置
電池セル → モジュール → ラック
│ (直流・ラック内母線)
▼
直流集電盤 ──┐
│ (直流・大電流)
▼
PCS ← 直流と交流の変換
│ (交流・低圧大電流)
▼
昇圧変圧器
│ (高圧・電流は小さい)
▼
受変電設備 → 連系点 → 系統
昇圧変圧器から先は電圧が上がるぶん電流が小さくなるため、断面と発熱の勝負どころは変圧器より電池側にあります。ブスバーそのものの役割についてはブスバーとはのページでも解説しています。
要点:勝負どころは昇圧変圧器より電池側。ラック内・直流集電・PCS交流出力の3か所。
PCS容量から母線の電流を出す
交流側の電流は「定格出力 ÷ (√3 × 線間電圧)」、直流側は「定格出力 ÷ 直流電圧」で概算できます。2,000kWのPCSなら、交流400Vで約2,890A、直流1500Vで約1,330Aという桁になります。
PCS定格出力ごとの電流の目安(力率1・損失を無視した概算)
| PCS定格 | 交流 400V | 交流 690V | 直流 1000V | 直流 1500V |
|---|---|---|---|---|
| 500kW | 約720A | 約420A | 約500A | 約330A |
| 1,000kW | 約1,440A | 約840A | 約1,000A | 約670A |
| 2,000kW | 約2,890A | 約1,670A | 約2,000A | 約1,330A |
| 4,000kW | 約5,770A | 約3,350A | 約4,000A | 約2,670A |
PCS定格出力ごとの電流の目安(力率1・損失を無視した概算)
PCS 500kW
交流400V:約720A / 交流690V:約420A / 直流1000V:約500A / 直流1500V:約330A
PCS 1,000kW
交流400V:約1,440A / 交流690V:約840A / 直流1000V:約1,000A / 直流1500V:約670A
PCS 2,000kW
交流400V:約2,890A / 交流690V:約1,670A / 直流1000V:約2,000A / 直流1500V:約1,330A
PCS 4,000kW
交流400V:約5,770A / 交流690V:約3,350A / 直流1000V:約4,000A / 直流1500V:約2,670A
注意:直流電流は「電圧が一番低いとき」に最大になる
電池の端子電圧は充電状態(SOC)によって振れます。同じ出力を取り出す場合、電圧が下がるほど電流は増えるため、直流母線の最大電流は「放電末期の最低電圧」で決まります。公称1500Vの系でも、運転範囲の下限が1100V付近まで下がるなら、その電圧で計算した電流で断面を決める必要があります。同様に、PCSの変換損失のぶん直流側の入出力は交流側よりわずかに大きくなる点も見ておいてください。
要点:交流はV÷√3で、直流は最低運転電圧で計算する。公称電圧で決めない。
断面積の目安と、並列枚数の決め方
盤内の帯状導体では電流密度1.5〜2.0A/mm²程度が実務上の当たりで、2,890Aなら約1,500〜1,900mm²の銅断面が必要になります。板厚10mm×幅100mm(1,000mm²)を2枚並列、あるいは板厚15mm×幅125mm相当が一つの解になります。
電流と銅断面積・寸法の組み合わせ例(電流密度1.5A/mm²で試算)
| 必要電流 | 必要断面積 | 寸法の例 | 実断面積 |
|---|---|---|---|
| 約720A | 約480mm² | t6 × W80 | 480mm² |
| 約1,000A | 約670mm² | t8 × W100 | 800mm² |
| 約1,440A | 約960mm² | t10 × W100 | 1,000mm² |
| 約2,000A | 約1,330mm² | t10 × W80 × 2枚 | 1,600mm² |
| 約2,890A | 約1,930mm² | t10 × W100 × 2枚 | 2,000mm² |
| 約5,770A | 約3,850mm² | t12 × W100 × 4枚 | 4,800mm² |
電流と銅断面積・寸法の組み合わせ例(電流密度1.5A/mm²で試算)
約720A / 必要断面積 約480mm²
板厚6mm × 幅80mm(480mm²)
約1,000A / 必要断面積 約670mm²
板厚8mm × 幅100mm(800mm²)
約1,440A / 必要断面積 約960mm²
板厚10mm × 幅100mm(1,000mm²)
約2,000A / 必要断面積 約1,330mm²
板厚10mm × 幅80mm を2枚並列(1,600mm²)
約2,890A / 必要断面積 約1,930mm²
板厚10mm × 幅100mm を2枚並列(2,000mm²)
約5,770A / 必要断面積 約3,850mm²
板厚12mm × 幅100mm を4枚並列(4,800mm²)
注意:枚数を増やしても電流容量は比例して増えない
2枚並列にしても許容電流はきっちり2倍にはなりません。並べた導体どうしが互いの放熱を邪魔し合い、内側の板ほど熱がこもるためです。3枚・4枚と増やすほど1枚あたりの寄与は落ちるため、枚数が多い構成ほど余裕を厚めに見てください。板の間隔を板厚と同程度以上あけると、放熱と電流分担の両方が改善します。
要点:1.5A/mm²で当たりを付け、並列枚数が増えるほど余裕を厚くする。
直流側と交流側で設計はどう変わるか
最大の違いは表皮効果の有無です。直流側には表皮効果がないため板厚を厚くした分がそのまま効きますが、交流側は板厚を増やしても中心部の電流が減るため、10〜15mm程度で頭打ちになります。商用周波数(50/60Hz)における銅の表皮深さは約8.5〜9.5mmで、これが板厚の実用上限の根拠です。
直流母線と交流母線の設計上の違い
| 項目 | 直流側(電池〜PCS) | 交流側(PCS〜変圧器) |
|---|---|---|
| 表皮効果 | なし。厚板が素直に効く | あり。板厚10〜15mmで頭打ち |
| 近接効果 | 直流では生じない | あり。並列板の電流が偏る |
| 電流の決まり方 | 最低運転電圧で最大 | 定格電圧でほぼ一定 |
| 短絡時の電磁力 | 直流のため一方向の力 | 交番する力・共振に注意 |
| 遮断の難しさ | 電流零点がなく難しい | 電流零点があり比較的容易 |
| 極性・相の識別 | 正極・負極の表示が必須 | 相順(R/S/T)の表示が必須 |
直流母線と交流母線の設計上の違い
表皮効果
直流:なし(厚板が素直に効く) / 交流:あり(板厚10〜15mmで頭打ち)
近接効果
直流:生じない / 交流:あり。並列板の電流が外側に偏る
電流の決まり方
直流:最低運転電圧で最大になる / 交流:定格電圧でほぼ一定
短絡時の電磁力
直流:一方向の力 / 交流:交番する力・共振に注意
遮断の難しさ
直流:電流零点がなく遮断が難しい / 交流:電流零点があり比較的容易
極性・相の識別
直流:正極・負極の表示が必須 / 交流:相順(R/S/T)の表示が必須
コツ:直流側は「厚く狭く」が選べる
直流に表皮効果がないということは、同じ断面積なら幅を広げずに板厚で稼げるということです。コンテナ内は幅方向の余裕が乏しいことが多く、この自由度は実際に効きます。ただし板厚が増えると曲げに必要な半径も大きくなり、放熱面積は幅を広げたほうが有利です。設置スペースと温度上昇のどちらが厳しいかで選び分けてください。
要点:直流は厚板が効き、交流は板厚10〜15mmで頭打ち。断面の作り方が変わる。
屋外コンテナの温度環境と電流の低減
ブスバーの許容電流は周囲温度40℃を基準に語られることが多いため、コンテナ内が55℃になる想定なら約12%、60℃なら約17%の低減を見込む必要があります。温度上昇はおおむね電流の2乗に比例するため、余裕温度の平方根の比で低減係数を見積もれます。
周囲温度による許容電流の低減(許容温度105℃・基準40℃で試算)
| 周囲温度 | 許容温度までの余裕 | 低減係数 | 2,890A設計時の実力 |
|---|---|---|---|
| 40℃(基準) | 65K | 1.00 | 2,890A |
| 45℃ | 60K | 0.96 | 約2,770A |
| 50℃ | 55K | 0.92 | 約2,660A |
| 55℃ | 50K | 0.88 | 約2,540A |
| 60℃ | 45K | 0.83 | 約2,400A |
| 65℃ | 40K | 0.78 | 約2,260A |
周囲温度による許容電流の低減(許容温度105℃・基準40℃で試算)
周囲40℃(基準) / 余裕65K
低減係数 1.00 → 2,890A設計はそのまま2,890A
周囲45℃ / 余裕60K
低減係数 0.96 → 約2,770A
周囲50℃ / 余裕55K
低減係数 0.92 → 約2,660A
周囲55℃ / 余裕50K
低減係数 0.88 → 約2,540A
周囲60℃ / 余裕45K
低減係数 0.83 → 約2,400A
周囲65℃ / 余裕40K
低減係数 0.78 → 約2,260A
前提:許容温度は絶縁物と端子で決まる
上の表は導体の許容温度を105℃と置いた試算です。実際に上限を決めるのは銅そのものではなく、接している絶縁物・端子・ケーブル・めっきの耐熱です。粉体塗装や熱収縮チューブの連続使用温度、機器端子の許容温度、電池側の許容温度のうち、最も低いものが設計上の上限になります。とくに電池コンテナ内では電池自体の温度管理が厳しいため、導体の発熱が空調負荷として跳ね返る点も含めて確認してください。
要点:周囲温度が15℃上がれば許容電流は1割強落ちる。空調前提でも余裕を見る。
充放電サイクルと締結部の緩み
系統用蓄電池のブスバーで最も現実的なリスクは、断面不足ではなく締結部の緩みと接触抵抗の増加です。1日に1〜2回の充放電を毎日繰り返す設備では、導体が温まって伸び、冷えて縮むという動きが年に数百回起きます。
銅の線膨張係数は約17 × 10⁻⁶/Kです。長さ2mのブスバーが40K温まると、伸びは 2,000mm × 17 × 10⁻⁶ × 40 ≒ 1.4mm になります。両端を固定していれば、この1.4mmは行き場を失って締結部と支持部への力に変わります。受変電設備と違い、蓄電所ではこの伸縮が日課として繰り返されるのが特徴です。
伸縮を逃がす
- 積層フレキシブル導体を1か所入れる
- 締結穴の一方を長穴にする
- 支持点の一方を可動支持にする
- 長いスパンにL字・Z字の曲げを入れる
緩みを起こさせない
- 皿ばね座金で締め付け力を保持する
- 接触面のめっきで接触抵抗を安定させる
- 締結トルクを記録して管理する
- 初回運転後に増し締めの機会を設ける
注意:蓄電所は「増し締めに行けない」前提で設計する
蓄電所は基本的に無人で、点検の間隔も受配電設備より長く取られがちです。「運転してしばらくしたら増し締めする」という運用が前提にできない場合、締結部は最初から緩まない構成で作る必要があります。接触面のめっきの選び分けについては銅ブスバーへのめっきのページで整理しています。
要点:毎日の充放電で導体は伸び縮みする。逃がすか、緩ませないかを最初に決める。
直流1500V化で絶縁距離はどうなるか
直流側の電圧が1000Vから1500Vへ上がると、同じ電流でも必要な絶縁距離(空間距離・沿面距離)は広がり、導体の配置とコンテナ内の寸法設計に効いてきます。
同じ2,000kWを送るときの直流電流(電圧別)
グラフのとおり、750Vから1500Vへ倍にすれば電流は半分、必要な銅断面もおおむね半分で済みます。銅建値が高い局面ではこの効果は無視できません。一方で、絶縁物の耐電圧、沿面距離、汚損条件の想定、そして直流特有の遮断の難しさが、電圧を上げるほど厳しくなります。
コツ:絶縁は「距離」と「被覆」のどちらで取るかを先に決める
空間距離で絶縁を取るなら導体どうしを離す必要があり、コンテナ内の幅を食います。粉体塗装や絶縁チューブで被覆して距離を詰める方法もありますが、被覆すると放熱が悪くなり、許容電流はその分下がります。「絶縁のために被覆したら温度が上がって断面を増やすことになった」という往復を避けるには、絶縁方式と断面を同時に決めることです。
要点:電圧を上げれば銅は減るが絶縁は厳しくなる。断面と絶縁は同時に決める。
発注前に決めておきたい設計入力
蓄電所向けのブスバーで見積り・製作を依頼するときは、電流値だけでなく「直流か交流か」「周囲温度の想定」「絶縁方式」の3点があると、寸法と仕様が一度で決まります。この3点が抜けていると、図面が出てからやり直しになりやすい部分です。
見積り・設計相談で伝えていただきたい項目
- 回路の種別:直流か交流か(直流なら公称電圧と運転範囲の下限)
- 連続電流と最大電流:充電時と放電時で違う場合は両方
- 周囲温度の想定:コンテナ内・空調の有無・夏季の最高値
- 許容温度の上限:接する絶縁物・端子・電池側の制約
- 絶縁方式:空間距離で取るか、粉体塗装・チューブで被覆するか
- 接続相手:PCS端子・変圧器端子・機器側の穴位置とボルトサイズ
- めっき:錫・銀・ニッケルの別と、全面か接続面のみか
- 設置環境:屋外・沿岸部の塩害・結露の有無
- 熱伸縮の逃がし方:フレキシブル導体の要否と挿入位置
- 点検の間隔:増し締めに行ける頻度(締結部の仕様を左右する)
図面が固まる前でもご相談いただけます
「PCSの容量とコンテナの寸法だけ決まっている」という段階でも、電流から断面と寸法の当たりを一緒に出せます。手書きのスケッチや、機器メーカーの端子図の写しからでも構いません。当社は名古屋市守山区で銅ブスバーの加工を専門にしており、変圧器・配電盤・受配電設備・電池関連向けの製作を続けてきました。試作1個から量産まで対応しています。
要点:電流・周囲温度・絶縁方式の3点があれば、寸法と仕様は一度で決まる。
よくあるご質問
系統用蓄電池のブスバーは、どのくらいの電流を想定して設計しますか
PCSの定格出力から逆算します。交流側は「定格出力 ÷ (√3 × 線間電圧)」で、2,000kW・交流400Vなら約2,890Aです。直流側は「定格出力 ÷ 直流電圧」で、同じ2,000kWを直流1500Vで送るなら約1,330Aになります。直流側は電池の充電状態によって電圧が下がると電流が増えるため、運転範囲の最低電圧で計算してください。
直流側のブスバーと交流側のブスバーで、設計に違いはありますか
最大の違いは表皮効果の有無です。直流側には表皮効果がないため板厚を厚くした分がそのまま電流容量に効きますが、交流側は商用周波数における銅の表皮深さが約8.5〜9.5mmであるため、板厚を10〜15mm程度より厚くしても中心部の電流が伸びません。交流側で大電流を通す場合は、板厚ではなく枚数を増やして対応します。
コンテナ内の温度が高い場合、ブスバーの許容電流はどれだけ下げるべきですか
許容温度を105℃、基準の周囲温度を40℃とすると、周囲55℃で約0.88倍、周囲60℃で約0.83倍が目安です。温度上昇はおおむね電流の2乗に比例するため、「許容温度までの余裕の比の平方根」で低減係数を見積もれます。ただし実際の許容温度は接している絶縁物・端子・めっきのうち最も耐熱の低いもので決まるため、そちらを先に確認してください。
毎日の充放電でブスバーの締結部が緩むことはありますか
熱伸縮の繰り返しによって緩みが進むことがあります。銅の線膨張係数は約17×10⁻⁶/Kで、長さ2mのブスバーが40K温まると約1.4mm伸びます。両端を固定していればこの伸びが締結部への力に変わるため、積層フレキシブル導体や長穴で伸縮を逃がし、皿ばね座金で締め付け力を保持する構成が有効です。蓄電所は無人運用で点検間隔が長いため、最初から緩まない構成にしておくことをおすすめします。
直流電圧を1500Vに上げると、ブスバーはどれだけ細くできますか
同じ電力なら電流は電圧に反比例するため、直流750Vから1500Vへ倍にすれば電流は半分になり、必要な銅断面もおおむね半分で済みます。ただし電圧が上がるぶん空間距離・沿面距離といった絶縁距離の要求は厳しくなり、直流は電流零点がないため遮断も難しくなります。銅の量だけで判断せず、絶縁方式と併せて決めてください。
