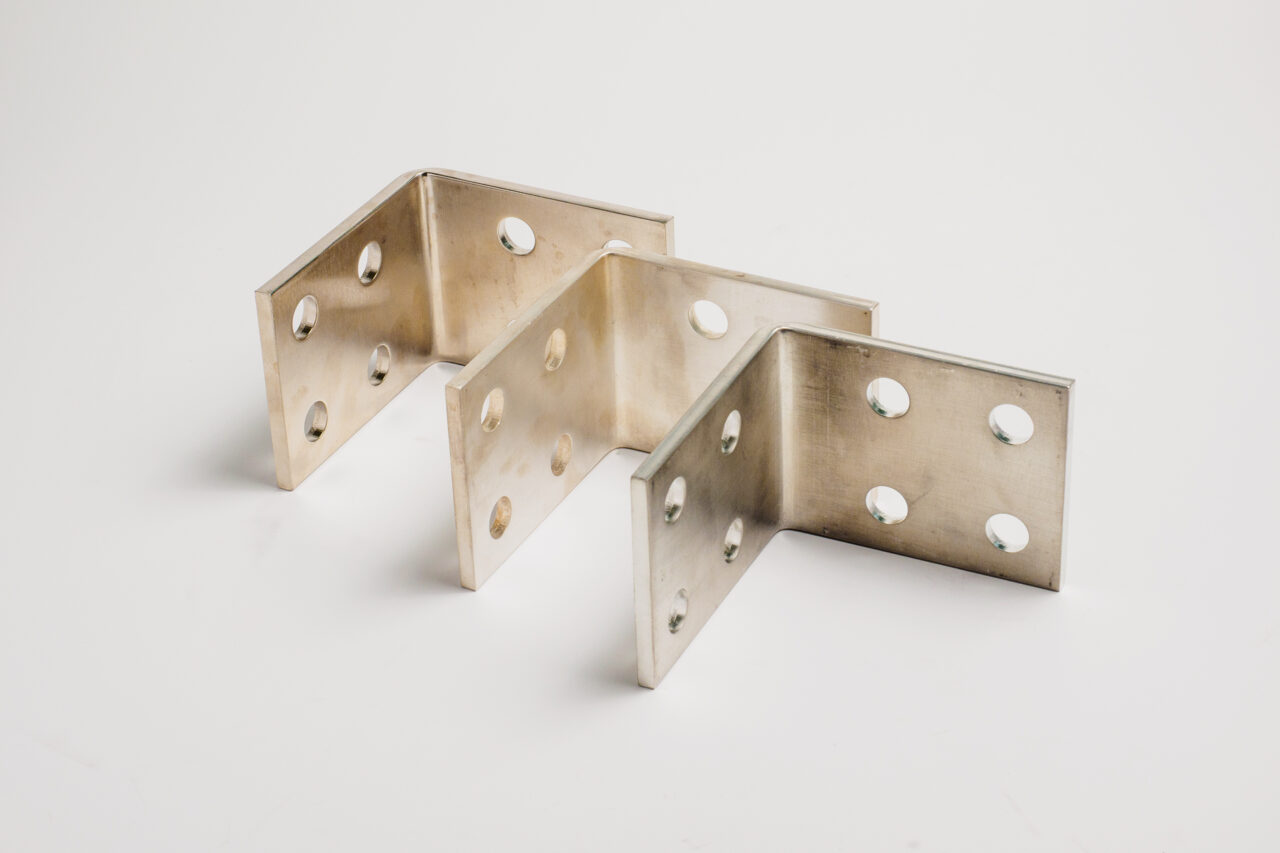

銅ブスバー(バスバー)の錫めっき端子から、髭状の金属結晶「ウィスカ」が伸びて隣の導体に接触し、短絡事故につながることがあります。発生の主因はめっき皮膜内部にたまる圧縮応力で、常温〜50℃程度の環境でも時間を置いて成長します。本記事では発生のメカニズムと、下地ニッケルめっき・無光沢めっき・膜厚管理による対策、発注時に図面へ入れておくべき指示を整理します。

錫めっき
ウィスカ
短絡対策
下地ニッケルめっき
無光沢錫めっき
銅ブスバー

錫めっきウィスカとは何か

錫めっきウィスカとは、めっき皮膜の表面から自然に伸びる髭状・針状の錫単結晶で、導通性を持つため隣接導体への接触短絡を引き起こす可能性があります。

溶接やはんだ付けのような外部からの加熱がなくても、めっきした直後から数か月〜数年かけて少しずつ成長するのが特徴です。長さは数μm〜数mm程度まで報告があり、見た目では気づきにくいまま端子間や隣接バー間の絶縁距離を実質的に縮めてしまいます。

なぜ発生するのか(原因とメカニズム)

ウィスカ成長の最大の要因は、めっき皮膜内部に蓄積する圧縮応力で、銅素地から錫層へ銅原子が拡散して体積膨張することが主因です。

銅ブスバーの素地(C1100・C1020など)に直接錫めっきを施すと、時間の経過とともに銅と錫が相互拡散し、銅‐錫の金属間化合物(Cu₆Sn₅など)が錫層の内部で成長します。この化合物は錫そのものより体積が大きいため、めっき皮膜を内側から押す圧縮応力が生まれます。応力を逃がす経路が無いと、皮膜の弱い箇所から錫原子が一方向に押し出され、ウィスカとして結晶成長します。

 錫めっき層(最表面) ── 応力が蓄積 → ウィスカとして逃げる
         │
 ニッケル下地(任意・2〜3μm) ── 銅⇔錫の拡散を遮断
         │
 銅素地(ブスバー本体・C1100/C1020)


成長しやすい条件

ウィスカの成長は常温付近(目安25〜50℃)で最も活発になり、膜厚が極端に薄い場合や光沢錫めっきを使った場合に発生しやすくなります。

高温環境ほど発生しやすいと誤解されがちですが、報告されている知見では、常温〜50℃程度の穏やかな温度域でも成長が進みます。むしろ重要なのは温度そのものより、応力を溜め込みやすい膜厚・めっき種類・下地構成です。

放置するとどうなるか

ウィスカが隣接する端子・導体間を橋渡しすると、低電圧・低電流でも瞬間的な短絡(フラッシュオーバー)を引き起こすことがあります。

ウィスカ自体は非常に細いため大電流を流し続けられるわけではありませんが、接触した瞬間にアーク放電が生じ、それが引き金となってより大きな短絡事故に発展する事例が電子機器分野で報告されています。配電盤・分電盤のように端子間隔が狭く、密閉された盤内で湿度や温度変化の影響を受けやすい環境では、点検頻度が低いままウィスカが進行し、発見が遅れるリスクがあります。

発生を抑える対策

下地ニッケルめっきによる銅‐錫拡散の遮断、無光沢めっきの採用、めっき後の熱処理(リフロー・アニール)、適切な膜厚確保の4つが代表的な対策です。

膜厚の考え方や指定方法の詳細は、関連記事「銅ブスバーの錫めっき厚みは何μmが適正か」でも解説しています。ウィスカ対策は膜厚だけでなく、下地構成とめっき種類を含めた仕様全体で判断するのがポイントです。表面処理の種類全般については「銅ブスバーへのめっき」もあわせてご覧ください。

評価試験・規格の考え方

ウィスカの発生有無は、JEITA・JEDECの規格に準じた室温試験・高温高湿試験・温度サイクル試験で評価するのが一般的です。

国内ではJEITA、国際的にはJEDECが、電子部品の錫めっき端子に対する内部応力型ウィスカの評価方法を定めています。短期間で結論が出る試験ではなく、数千時間〜数千サイクル単位で経過観察する点が特徴です。

発注時に確認・指示すべき点

図面には「錫めっきの種類(光沢/無光沢)」「下地ニッケルの有無と厚み」「膜厚」の3点を明記すると、ウィスカ対策品かどうかの手戻りを防げます。

当社では材質選定から曲げ・穴あけ・めっき手配までを一貫して相談いただけます。接続部の仕様で迷う場合は、用途と設置環境を伝えていただければ、めっき種類・膜厚を含めてご提案します。品質管理の考え方は「品質管理」のページもご参照ください。
