蓄電池・EV向け銅ブスバー(バスバー)の大電流化と設計のポイント
蓄電池やEV(電気自動車)向けの電源回路では、ここ数年で一気に電流値が大きくなっています。銅ブスバー(バスバー)は、この大電流化にどう対応すればよいのでしょうか。この記事では、許容電流の考え方・銅とアルミの選び方・ラミネート(積層)ブスバーが増えている理由・接続部で見落としやすい点まで、設計・購買担当者が発注前に押さえておきたいポイントをまとめます。
結論から言うと、大電流化への対応は「断面積を増やす」だけでは解決せず、設置環境に合わせた放熱設計・材料選定(銅かアルミか)・接続部の接触抵抗管理をセットで検討する必要があります。この3点を押さえずに断面積だけを大きくすると、材料費は上がるのにトラブルは減らない、という結果になりがちです。

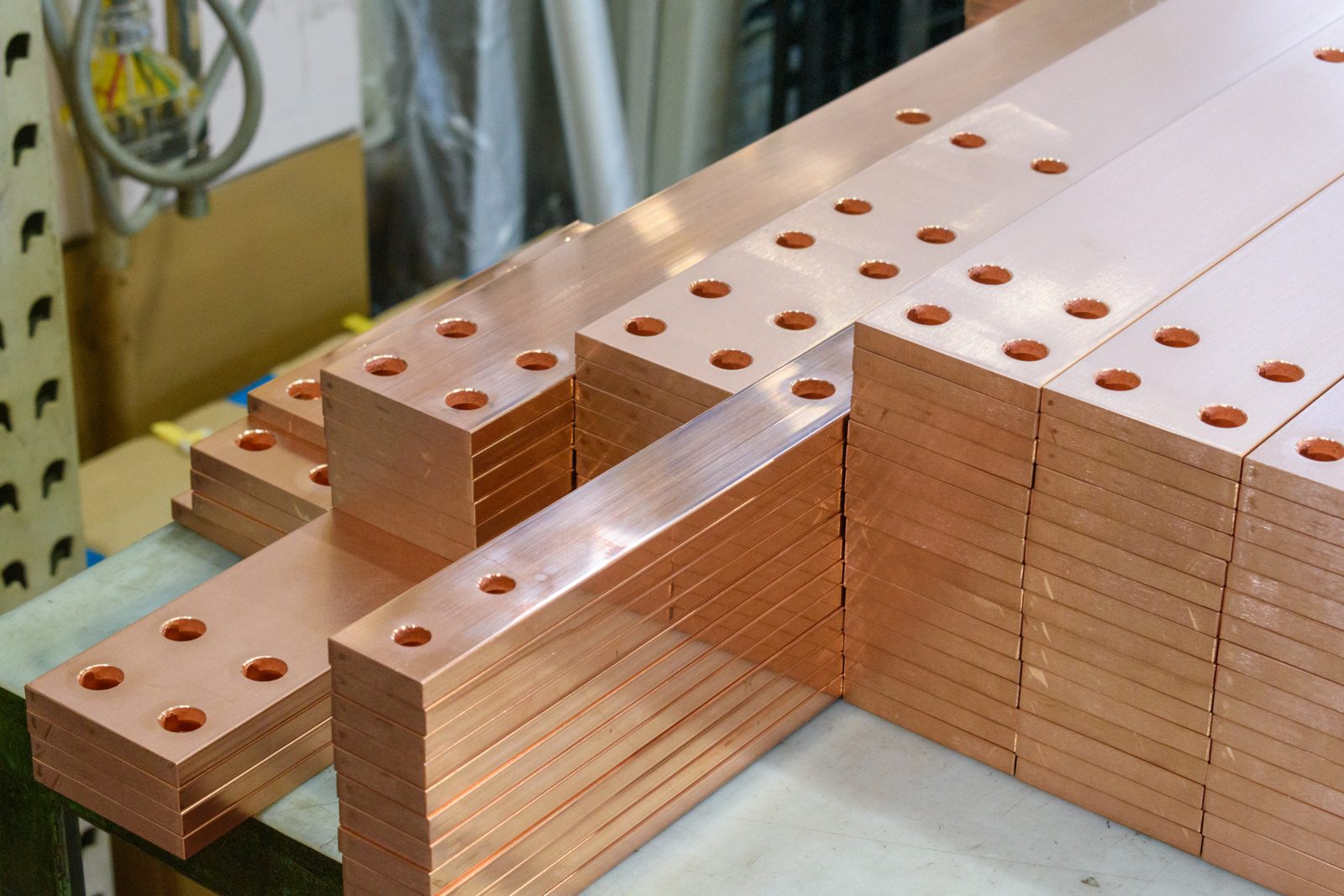

銅ブスバー
EV
蓄電池
大電流
800V
ラミネートブスバー
この記事の内容
なぜ蓄電池・EVで大電流化が進んでいるか(2026年の動向)
EVの急速充電の高出力化と、系統用蓄電池の導入拡大が重なり、電池まわりのブスバーに求められる電流値が年々大きくなっています。
EV分野では、充電時間の短縮を目的に乗用車でも400V系から800V系への移行が進み、2026年時点では800V対応の急速充電器が実用段階に入っています。電圧を上げること自体は電流を抑える方向に働きますが、急速充電時のピーク電流は依然として大きく、バッテリーパック内の銅ブスバーのメリットである低抵抗・低インダクタンスがそのまま性能に直結します。
一方、定置用の蓄電池(BESS)では、2026年に系統用蓄電池の接続ルール整備が進んだことを背景に導入が加速しており、PCS(パワーコンディショナ)から受電盤までの母線が大電流・大容量化しています。EV(移動体・瞬発的な大電流)と系統用蓄電池(据置・連続的な大電流)は要件の方向性が異なりますが、どちらも「限られた体積の中でいかに電流を流すか」という設計課題は共通しています。パック・盤内のレイアウトが先に決まり、そこに収まる形でブスバーの断面形状を後から決めるケースが多いため、早い段階で設置スペースの制約を伝えてもらえると検討がしやすくなります。
材料価格の前提(2026年10月時点)
LME銅は2026年に入り史上最高値圏で推移しており、2026年10月時点でも1トン14,500ドル前後の高値圏が続いています。大電流化でブスバーの使用量自体が増える局面だけに、断面設計と材料選定の精度がコストに直結しやすい状況です(相場は変動するため、発注時点の実勢を別途確認してください)。
許容電流の決め方(断面積・温度上昇・設置条件)
許容電流は断面積だけで決まるのではなく、周囲温度・設置姿勢・放熱条件を含めて決める数値です。

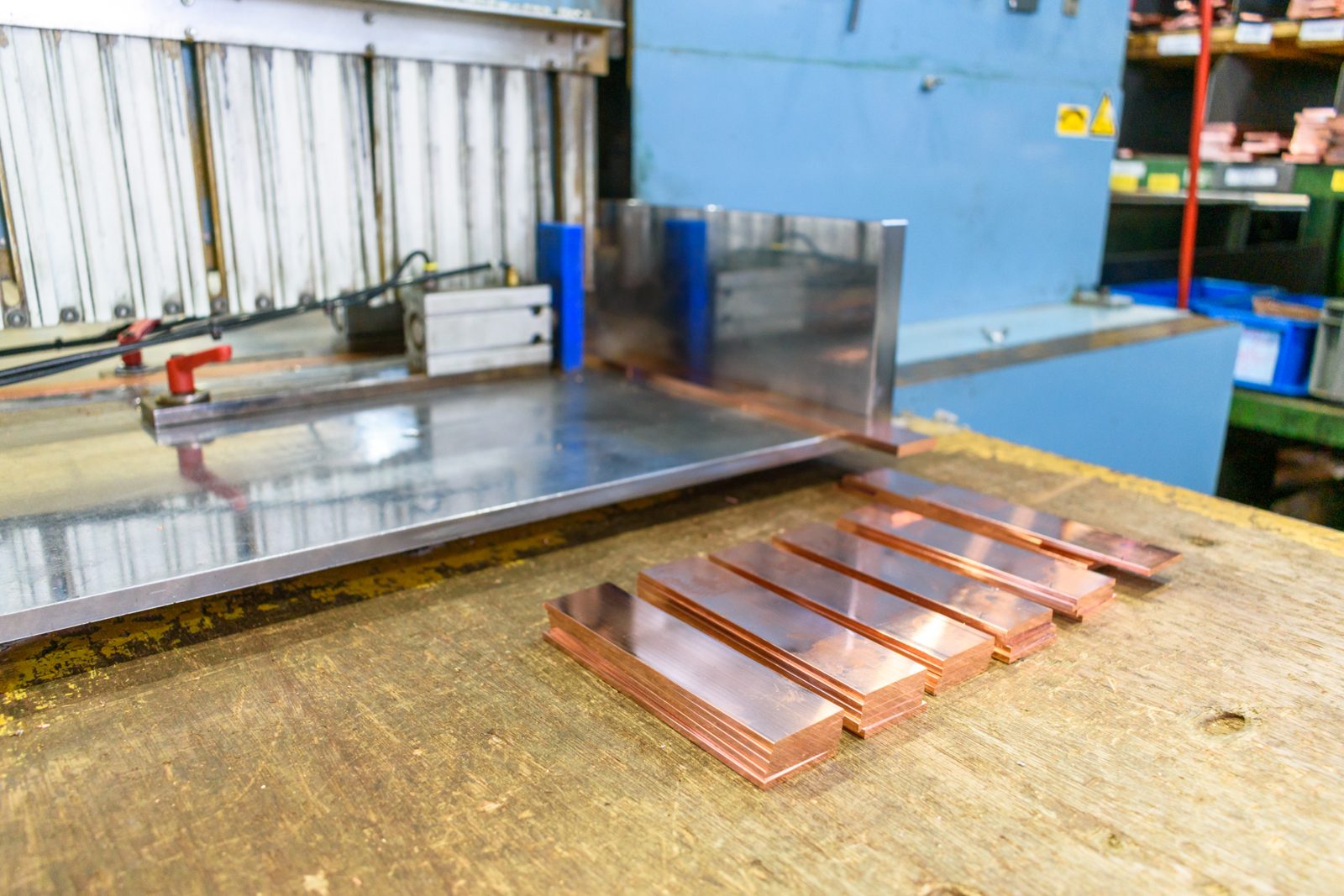

銅ブスバーの許容電流は、断面積(板厚×幅)に比例して増えるわけではなく、表面積あたりの放熱量が効いてきます。同じ断面積でも、垂直に立てて設置するか水平に寝かせるかで対流のしやすさが変わり、許容電流は変わります。蓄電池パック内のように設置スペースが限られる場合は、断面積を増やすより枚数を分けて並列にする、あるいは放熱面積を確保できる形状にするといった工夫が必要になります。
銅ブスバーの断面積と許容電流の目安(自然空冷・周囲温度40℃想定)
| 板厚×幅 | 断面積 | 許容電流の目安 |
|---|---|---|
| 3mm×20mm | 60mm² | 約150A |
| 3mm×30mm | 90mm² | 約200A |
| 5mm×30mm | 150mm² | 約300A |
| 5mm×50mm | 250mm² | 約450A |
銅ブスバーの断面積と許容電流の目安(自然空冷・周囲温度40℃想定)
3mm×20mm / 断面積60mm²
許容電流 約150A
3mm×30mm / 断面積90mm²
許容電流 約200A
5mm×30mm / 断面積150mm²
許容電流 約300A
5mm×50mm / 断面積250mm²
許容電流 約450A
注意
上表はあくまで目安です。パック内のように密閉されて風が通りにくい設置、または他の発熱部品の近くに配置する場合は、同じ断面積でも許容電流は下がります。実際の設計では温度上昇試験や熱解析での確認が前提になります。
大電流化で銅とアルミ、どちらを選ぶか
導電率を優先するなら銅、軽量化を優先するならアルミですが、大電流用途では体積の増え方まで含めて比較する必要があります。
アルミの導電率は銅の約61%です。同じ許容電流を得るには、アルミはより大きな断面積が必要になり、結果として体積(=設置スペース)は銅より大きくなります。重量では確かにアルミが有利ですが、EVのバッテリーパックのように厚み方向のスペースが限られる場合は、体積増が収まりきらずに銅を選ばざるを得ない、という逆転現象が起きることがあります。
同じ許容電流を確保するために必要な断面積の比較(銅=100とした場合)
銅を選ぶ場合に重視されるポイント
- 同じ電流容量を最小の体積で確保できる
- 接続部の信頼性(接触抵抗・めっき実績)が蓄積されている
- 急速充電などピーク電流が大きい用途に強い
アルミを選ぶ理由
- 同じ電流容量なら重量を抑えられる
- 材料コストを抑えたい大型・長尺部材に向く
- 異材接続部の電食対策が前提で成立する
2026年の銅高を背景に、メーカー側では「必要な電圧・電流を見直して使用量自体を減らす」「一部をアルミに置き換える」「ラミネート構造にして少ない材料で性能を出す」という3方向での対応が進んでいます。1台あたりの銅使用量を抑えつつ性能を維持する、という設計目標は今後も続く見通しです。
ラミネート(積層)・フレキシブルブスバーが増えている理由
インバータやモーター周辺など低インダクタンスが求められる箇所では、絶縁層を挟んで複数枚を積層するラミネートブスバーの採用が増えています。
大電流をスイッチングする回路では、配線のインダクタンスがサージ電圧やノイズの原因になります。往路と復路のブスバーを絶縁フィルムを挟んで密着させて積層すると、磁束が打ち消し合ってインダクタンスを下げられるため、EVのインバータや蓄電池のPCS周辺で採用が広がっています。また、曲げ・段差を含む複雑な経路でも1枚の積層導体で配線できるため、複数本のケーブルを束ねるより省スペースになる点も、限られたパック内スペースでは有利に働きます。
コツ

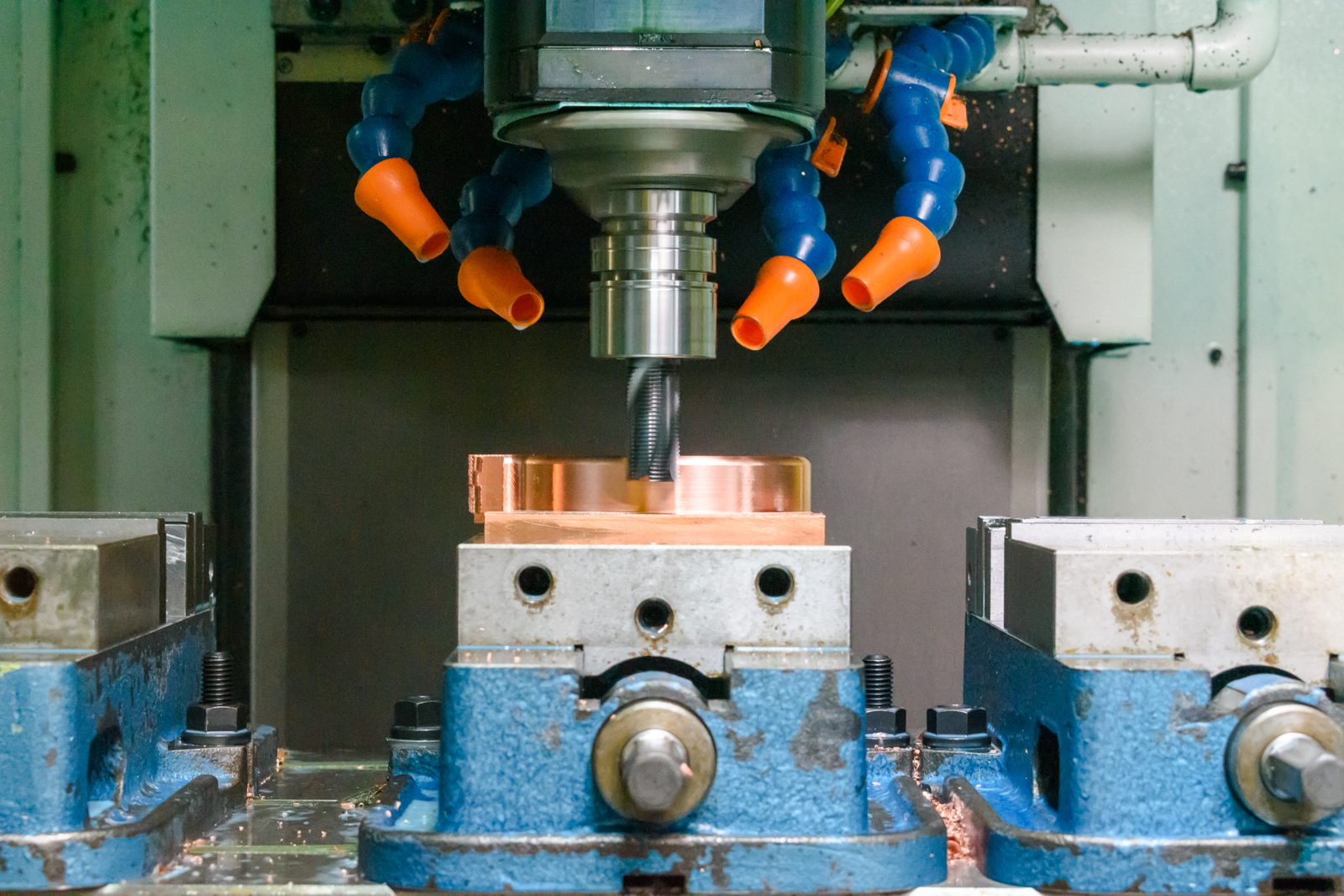

ラミネートブスバーは量産品であれば型での対応になりますが、試作・小ロットでは積層フレキシブル導体を部分的に曲げ加工して対応できる場合があります。経路が複雑な場合ほど、図面段階で曲げ箇所と絶縁層の仕様を具体的に伝えることが手戻りを減らします。詳しい曲げ・接合の進め方は加工技術のページも参考にしてください。

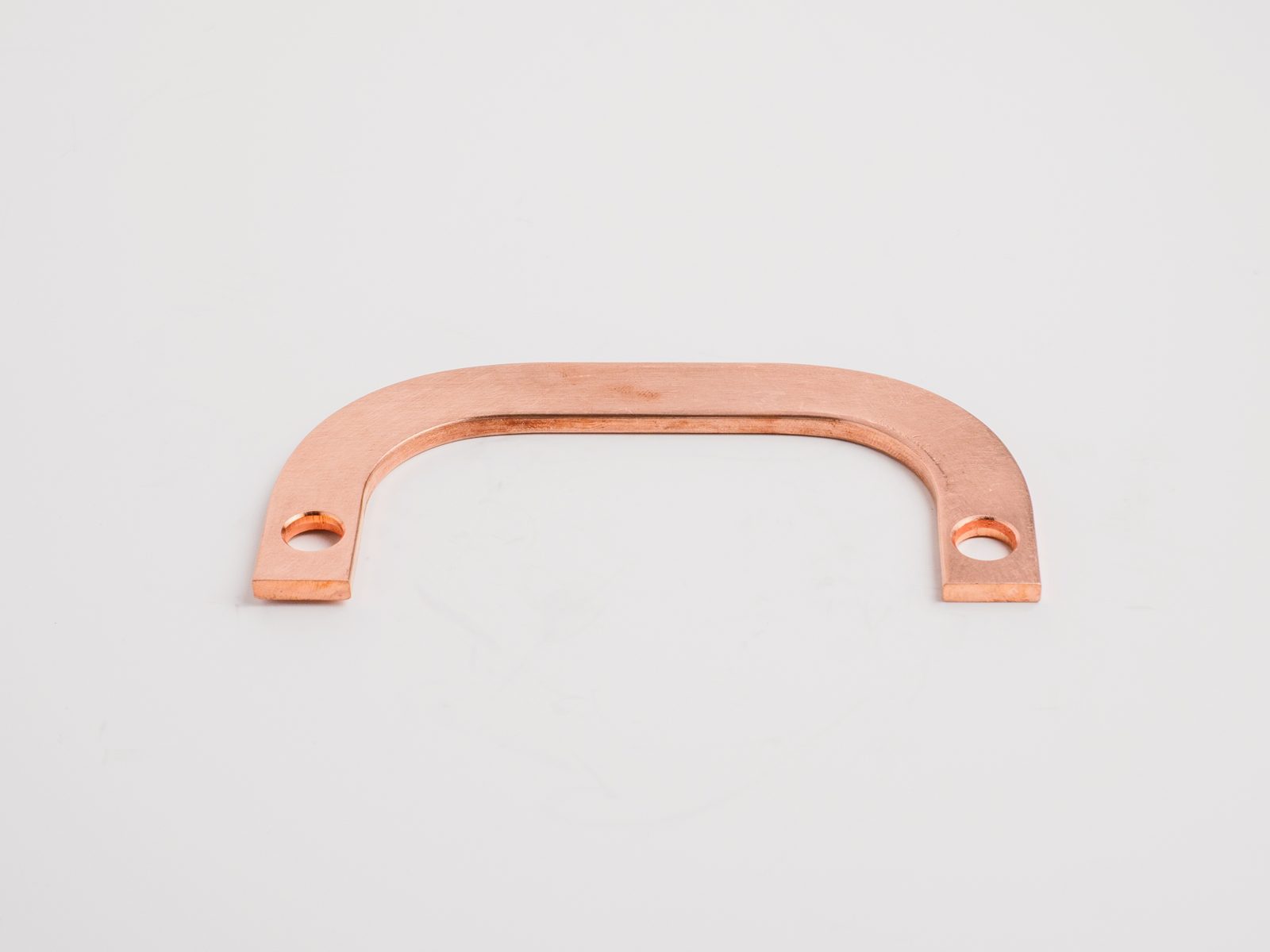

接続部(端子・ボルト締結)で見落としやすい点
大電流用途では、ブスバー本体の設計よりも接続部の接触抵抗管理のほうがトラブルの原因になりやすい部分です。

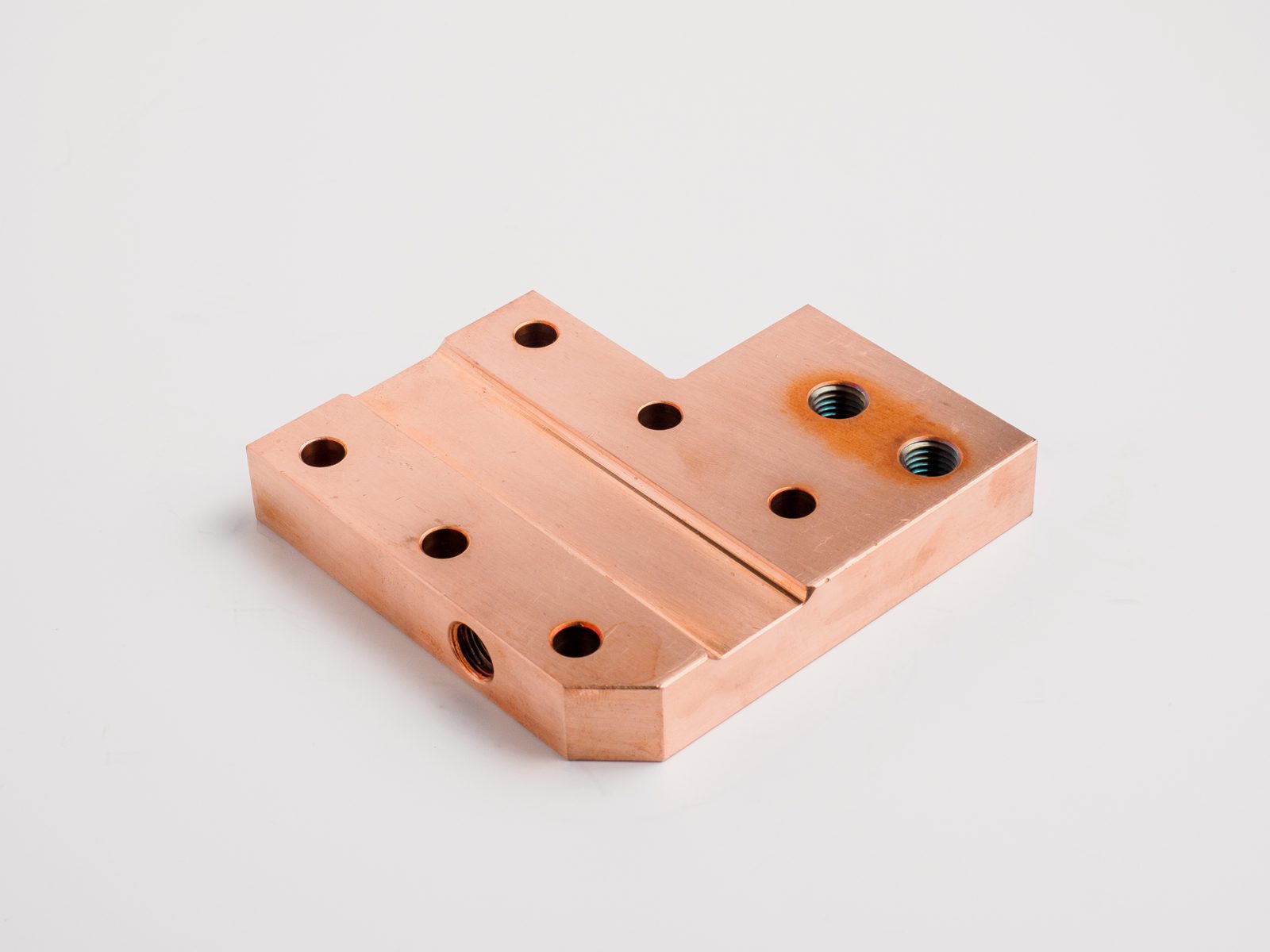

発熱によるジュール熱は電流の2乗と接触抵抗に比例して増えます。断面積を大きくして本体の抵抗を下げても、ボルト締結部の表面処理や締め付けトルクが不足していると、そこだけが局所的に発熱し、トラブルの起点になります。実際に、蓄電池の接続箱やEVのジャンクションボックス内では、本体より端子部での発熱事例が報告されています。
前提
銅とアルミを混在させる接続部では、電位差による電食も同時に進みます。めっき(錫・ニッケルなど)の指定や、異材専用のクランプ部材を使うといった対策を、断面設計と同じ段階で検討しておくと手戻りが減ります。
発注前に確認しておきたいこと
大電流用ブスバーの見積もりでは、電流値だけでなく設置環境と接続部の仕様まで伝えると、やり取りの回数を減らせます。
見積もり依頼前に整理しておく項目
- 連続電流とピーク電流(値が違う場合は両方)
- 設置環境(密閉/自然空冷/強制空冷、周囲温度の想定)
- 許容できる温度上昇・使用上限温度
- 材質の希望(銅/アルミ、質別)と、めっきの要否
- 接続方式(ボルト締結/溶接/圧着)と相手部品の仕様
- 積層・絶縁が必要かどうか、必要ならその層数・絶縁耐圧
これらが図面や仕様書の段階で固まっていなくても、上記の項目を言葉で伝えてもらえれば相談は可能です。まずはブスバーとはのページで基本的な考え方を確認したうえで、具体的な電流値・設置条件を添えてお問い合わせいただくとスムーズです。
特にEV・蓄電池向けは、量産前の試作段階で電流値や形状が変わることが多い分野です。初回の見積もり時点ですべての仕様が固まっていなくても、「現時点で想定している電流値」と「変更の可能性がある箇所」を分けて伝えてもらえれば、量産を見据えた形状での提案がしやすくなります。
よくあるご質問
EV用と蓄電池用で、ブスバーの設計要件は同じですか?
同じ「大電流対応」でも性格が異なります。EVは走行中の振動や温度変化を受けながら瞬発的なピーク電流に耐える必要があり、蓄電池(定置用)は連続的な負荷と長期の設置環境への耐久性が重視されます。流す電流値だけでなく、使われ方に合わせた設計が必要です。
800V化が進むとブスバーの電流は小さくなりますか?
同じ出力なら理論上は電流が下がりますが、急速充電時のピーク電流や、出力自体の大型化も同時に進んでいるため、ブスバー側の電流容量が単純に小さくなるとは限りません。車種・用途ごとの実際の電流プロファイルを確認して設計する必要があります。
銅が値上がりしているので、アルミに替えたほうがよいですか?
材料費だけを見ればアルミが有利な場合もありますが、同じ許容電流を得るために断面積(体積)が約1.6倍必要になる点、異材接続部の電食対策が別途必要になる点を踏まえて判断する必要があります。設置スペースに余裕がない箇所では、銅のまま使用量を見直すほうが現実的な場合もあります。
ラミネートブスバーは小ロットでも依頼できますか?
量産向けの型成形品とは別に、積層フレキシブル導体を曲げ加工して対応する方法があり、試作・小ロットから相談いただけます。経路・曲げ箇所・絶縁層の仕様を図面や写真で伝えていただくと検討が進めやすくなります。
断面積を大きくすれば発熱トラブルは防げますか?
本体の断面積を大きくしても、ボルト締結部など接続部の接触抵抗が高いままでは、そこだけが局所的に発熱してトラブルの原因になります。発熱量は電流値の2乗と接触抵抗に比例するため、締め付けトルクや端子部のめっき仕様も断面設計と同じ段階で確認することが重要です。
許容電流の目安表は、そのまま自社設計に使ってよいですか?
目安表は自然空冷・周囲温度40℃を想定した参考値です。密閉されたパック内や、他の発熱部品の近くに設置する場合は数値が変わるため、実機での温度上昇確認を前提に、個別の設置条件を踏まえて設計してください。
