フレキシブルブスバーとは？変圧器の熱膨張・振動対策
変圧器の内部配線では、巻線やブッシングと母線をボルトで直接つなぐと、通電による熱膨張や運転時の振動で接続部に応力が集中し、緩みや疲労割れの原因になります。この記事では、薄い銅板・銅箔を積層して可とう性を持たせた「フレキシブルブスバー(可とうブスバー)」が、なぜ変圧器の熱膨張・振動対策に使われるのか、通常の厚板銅ブスバーとの違い、選定・発注時に確認すべき項目を整理します。
フレキシブルブスバー
可とうブスバー
変圧器
熱膨張
振動対策
銅ブスバー
この記事の内容
フレキシブルブスバー(可とうブスバー)とは

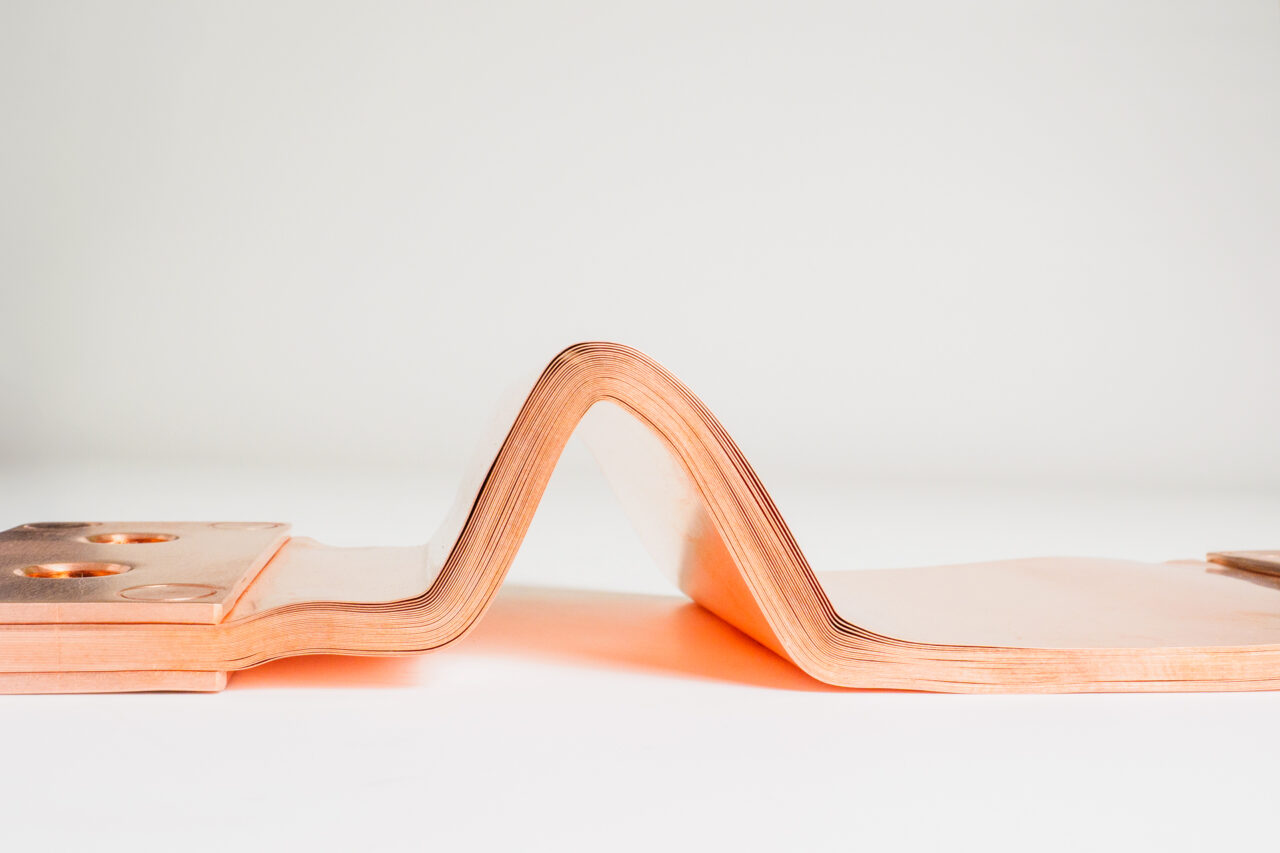

フレキシブルブスバー(可とうブスバー)とは、0.1〜0.3mm程度の薄い銅板・銅箔を必要な枚数だけ積層し、両端をボルト穴付きの端子部で締結・溶接した導体で、厚板の銅ブスバー(ブスバー・バスバー)では吸収できない相対的な動きを逃がすために使われます。
前提
厚板の銅ブスバー(バスバー)は板厚2〜10mm前後の1枚板または複数枚並列で、断面積を大きく確保して電流を流す「剛体の導体」です。これに対しフレキシブルブスバーは、薄い銅箔を重ねることで断面積(電流容量)を確保しながら、板全体としては曲げ・ねじりに追従できる構造にしています。積層枚数と1枚あたりの厚みの組合せで、必要な電流容量と柔軟性のバランスを取ります。
変圧器で熱膨張・振動対策が必要になる理由
変圧器では、通電による導体の熱膨張差と、鉄心の磁歪・タップ切換器の動作・輸送時や地震時の振動という複数の要因で接続部に繰り返し変位が生じるため、剛体接続のままでは緩みや疲労割れにつながります。
熱膨張による変位
- 銅の線膨張係数は約17×10⁻⁶/℃で、負荷変動による温度上昇分だけ導体の長さが伸縮する
- 巻線・ブッシング・母線など材質や温度上昇が異なる部材を剛体でつなぐと、伸縮量の差が接続部に応力として集中する
- 始動・停止を繰り返す設備ほど、この伸縮が繰り返し荷重として蓄積する
振動による変位
- 変圧器の鉄心は磁歪により電源周波数の2倍(50Hzなら100Hz、60Hzなら120Hz)で振動する
- 負荷時タップ切換器(LTC)の切換動作時に機械的な衝撃が加わる
- 輸送時の揺れや設置後の地震動でも、接続部には想定外の変位が加わりうる
注意
接続部を板厚の厚い剛体ブスバーだけで構成し、可とう部を設けないまま長期間運転すると、微小な繰り返し変位が締結部のゆるみや導体の疲労割れとして蓄積し、接触抵抗の上昇・局部発熱につながることがあります。目視の異常が出る前に温度上昇試験や定期点検で兆候を確認することが必要です。
厚板銅ブスバーとの違い(比較表)
フレキシブルブスバーは可とう性と振動吸収性で厚板ブスバーに勝りますが、同じ電流容量を確保する場合の体積・コストは積層構造の分だけ増えやすく、「動きを逃がしたい箇所」に絞って使い分けるのが基本です。
厚板銅ブスバー と フレキシブルブスバーの違い
| 項目 | 厚板銅ブスバー | フレキシブルブスバー |
|---|---|---|
| 構造 | 単板または複数枚並列 | 薄板・銅箔を積層して端子部で締結 |
| 可とう性 | ほぼ無し(剛体) | あり(手でも曲げられる柔軟性) |
| 振動・熱膨張への追従 | 不可(応力が接続部に集中) | 追従・吸収できる |
| 電流容量の考え方 | 断面積で決まる(JIS C 8480の電流密度目安) | 積層後の総断面積と放熱条件で決まる |
| 主な用途箇所 | 盤内の主母線・分岐母線 | 可動部・端子接続部・タップ切換器周り |
厚板銅ブスバー と フレキシブルブスバーの違い
構造
厚板: 単板・並列 ／ フレキシブル: 薄板積層+端子締結
可とう性
厚板: ほぼ無し ／ フレキシブル: あり(手でも曲げられる)
振動・熱膨張への追従
厚板: 不可 ／ フレキシブル: 追従・吸収できる
電流容量の考え方
厚板: 断面積で決まる ／ フレキシブル: 積層後の総断面積と放熱条件で決まる
主な用途箇所
厚板: 盤内の主母線・分岐母線 ／ フレキシブル: 可動部・端子接続部・タップ切換器周り
構造イメージ
端子部(締結穴) 端子部(締結穴)
┌──┐ 薄板銅を積層 ┌──┐
│ ├──╱╱╱╱╱╱╱╱╱╱──┤ │
└──┘ (曲げ・振動を吸収) └──┘
材質・構造のバリエーション
フレキシブルブスバーは、薄い銅板を重ねて端子部で締結する「積層タイプ」と、細い銅箔を編み込んだ「編組タイプ」に大別され、必要な可とう性や取付スペースに応じて使い分けます。
薄板積層タイプ
- 0.1〜0.3mm程度の銅板を必要枚数だけ積層し、端子部で締結・溶接する構造
- 積層方向が決まっているため、曲げる方向を図面で明確に指定しやすい
- 電流容量あたりの体積が編組タイプより小さく、盤内の限られたスペースに収めやすい
編組タイプ(ブレード)
- 細い銅線を網状に編み込んだ構造で、あらゆる方向への可とう性に優れる
- 据付誤差の吸収や、多方向に動く箇所への適用に向く
- 同じ電流容量では積層タイプより外形が大きくなりやすい
前提
材質は厚板の銅ブスバーと同じく、導電率を優先するタフピッチ銅(C1100)や無酸素銅(C1020)が使われます。端子部に接続相手と異なる金属(アルミ端子など)が来る場合は、電位差腐食を防ぐため接触面のめっき(錫・ニッケルなど)を合わせる必要があります。
変圧器内でどこに使われるか
変圧器では、一次・二次端子の引出し部、負荷時タップ切換器(LTC)との接続部、ブッシングと内部導体をつなぐ部分など、「動きが生じる箇所」を中心にフレキシブルブスバーが使われます。
代表的な使用箇所
- 巻線の一次・二次端子から外部ブッシングまでの引出し導体
- 負荷時タップ切換器(LTC)と主回路をつなぐ接続部(切換動作の衝撃を受ける)
- 本体タンクをまたいで振動の伝わり方が異なる部材同士の接続部
- 据付誤差や施工公差を最終的に吸収する箇所(盤内母線と機器端子の接続など)
変圧器メーカー・盤メーカー向けに銅ブスバーを一貫加工している立場から見ると、「どこまでを厚板のブスバーで構成し、どこからフレキシブル部材に切り替えるか」は、電流値だけでなく据付・保守のしやすさも含めて図面段階で決めておくと手戻りが少なくなります。
選定・発注時に確認すべき項目
フレキシブルブスバーの選定では、電流値・板厚と積層枚数の組合せに加えて、想定する変位量(振れ幅)と繰り返し回数を発注側から伝えることが、疲労寿命を確保するうえで欠かせません。
発注前に整理しておく情報
- 定格電流・許容温度上昇(周囲温度・設置条件を含む)
- 端子部の寸法(ボルト穴径・ピッチ・取付面の向き)
- 可とう部に必要な有効長さと、動く方向・振れ幅の目安
- 繰り返し変位の想定回数(常時微振動か、タップ切換のような間欠動作か)
- 表面処理(錫めっき・ニッケルめっきなど、接続相手の端子材質に合わせる)
コツ
「板厚◯mmを△枚積層」という指定だけでなく、「どの方向にどれくらい動くか」を伝えると、積層枚数や端子部の向きの提案を受けやすくなります。振れ幅や回数が不明な場合は、想定している運転パターン(始動停止の頻度など)を伝えるだけでも選定の手がかりになります。
注意
電流値だけを基準に厚板ブスバーの板厚・枚数をそのままフレキシブルブスバーに置き換えると、可とう性が不足して振動吸収の役割を果たせないことがあります。電流容量と可とう性は別の設計軸として、両方を満たす積層構成を確認してから発注することが必要です。
据付後の点検で確認するポイント
フレキシブルブスバーは動きを吸収する部材である分、端子部の締結ゆるみと可とう部そのものの外観変化(変色・亀裂)を、通常の厚板ブスバーより意識して定期点検の対象に含めることが必要です。
定期点検で見る項目
- 端子部ボルトの増し締めトルクが規定値を保っているか
- 可とう部(積層薄板・編組部)に変色・膨れ・亀裂が出ていないか
- サーモグラフィによる活線診断で、接続部だけ温度が高くなっていないか
- 据付時に指定した可動範囲を超えて曲げられた形跡がないか
コツ
可とう部は厚板ブスバーに比べて薄い銅で構成されているため、外観の変色や微小な亀裂が早期の兆候として現れやすい部材でもあります。定期点検の記録に写真を残しておくと、前回との比較で進行の有無を判断しやすくなります。
2026年時点の動向
2026年は変圧器の納期逼迫や系統用蓄電池・データセンター向けの受変電設備の新設・更新が続いており、可動部の信頼性を確保する部材としてフレキシブルブスバーの引き合いも増える傾向にあります。
最新の状況(2026年時点)
変圧器本体の納期長期化を背景に、既存設備の延命・改修工事で接続部だけを可とう部材に置き換える相談が増えています。また系統用蓄電池やデータセンター向けの受変電設備では、大電流化に伴って接続部の熱膨張・振動対策の重要性が増しており、可とう部材を含めた導体設計を発注段階から検討するケースが目立ちます。数値・規格は個別設備の仕様によって異なるため、実際の設計では設備メーカーの仕様書の確認が必要です。
電流容量の考え方そのものは、厚板の銅ブスバーのメリットで解説している断面積・温度上昇の基本と共通しています。フレキシブルブスバーを検討する場合も、まず必要な電流値と許容温度上昇を整理したうえで、可とう性の要件を積み上げるのが実務上の順番になります。加工の相談段階では加工技術のページも参考にしてください。
よくあるご質問
フレキシブルブスバーと可とうブスバーは同じものですか
同じ製品を指す呼び方です。薄い銅板・銅箔を積層して柔軟性を持たせた導体を、業界では「フレキシブルブスバー」「可とうブスバー」のどちらの呼称でも呼びます。図面や仕様書ではどちらの表記も使われるため、発注時にどちらの言葉で聞いても通じます。
フレキシブルブスバーはなぜ変圧器の接続部に使われるのですか
変圧器では通電による熱膨張と、鉄心の磁歪・タップ切換器の動作による振動が接続部に繰り返しの変位を生じさせます。厚板の剛体導体で直接つなぐと応力が集中して緩みや疲労割れにつながるため、動きを吸収できるフレキシブルブスバーが接続部に使われます。
フレキシブルブスバーの電流容量はどう決まりますか
積層した薄板の合計断面積と、積層構造による放熱のしやすさで決まります。単純に厚板ブスバーと同じ断面積であれば同じ電流が流せるわけではなく、積層枚数や端子部の接触面積によって実際の許容電流は変わるため、メーカーの技術資料で確認することが必要です。
フレキシブルブスバーの寿命はどのくらいですか
板厚・積層構成・曲げ半径・繰り返し変位の振れ幅と回数によって変わるため、一律の年数では示せません。常時微振動を受ける箇所と、タップ切換のように間欠的に動く箇所では負荷のかかり方が異なるため、発注時に想定している動きの種類と頻度を伝えたうえで構成を決めることが実務上の対応になります。
フレキシブルブスバーは自社の図面から製作を依頼できますか
端子部の寸法(ボルト穴径・ピッチ)、必要な電流値、可とう部の有効長さと動く方向が分かれば、図面をもとに相談できます。図面が無い場合も、接続したい機器の端子仕様と設置スペースが分かれば検討可能です。
