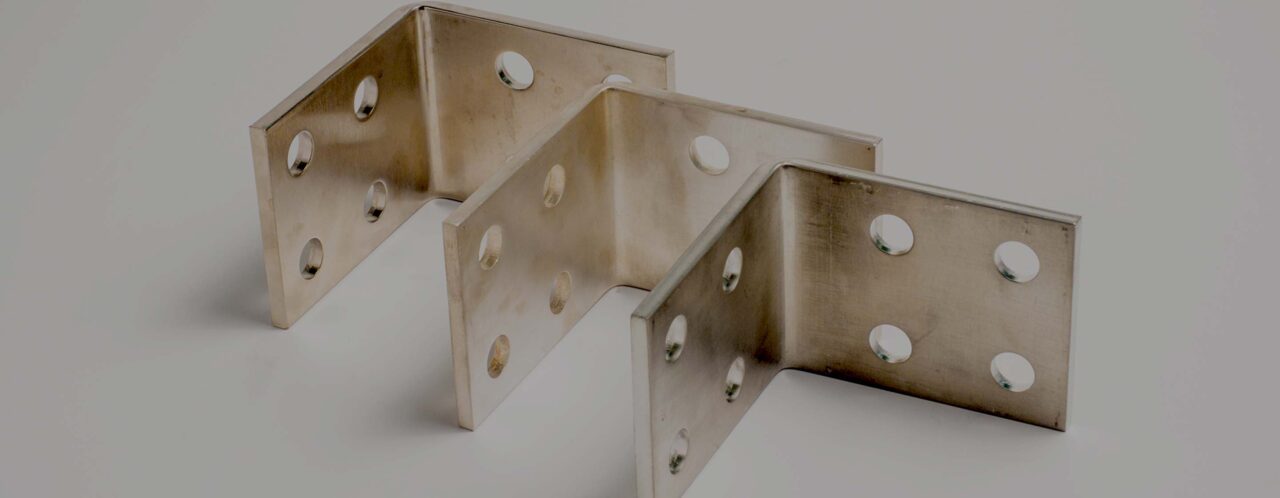

銅ブスバーの部分めっきと全面めっき、接続面はどう選ぶか
銅ブスバー(バスバー)のめっきは、ボルト締結する接続面だけに施す「部分めっき」と、部材全体に施す「全面めっき」の2通りがあります。結論から言えば、接触抵抗と耐食性を左右するのは接続面のめっきそのものであり、母線部分(締結しない部分)まで全面にめっきしても通電性能はほとんど変わりません。一方でコスト・工程・見た目の面で違いが出るため、用途に応じた使い分けが必要です。この記事では、部分めっきと全面めっきの違い・コスト差・マスキングの手間を整理し、どちらを選ぶべきかの判断基準を示します。
銅ブスバー
部分めっき
全面めっき
接続面
錫めっき
マスキング
接触抵抗
この記事の内容
部分めっきと全面めっきの違いとは
部分めっきとは、ボルト締結される接続面だけにめっきを施し、母線部分は無垢の銅(または絶縁処理)のままにする方法です。全面めっきは部材全体にめっきを施す方法を指します。
銅ブスバーは、素材のままだと大気中の酸素や水分で表面が酸化し、接触抵抗が増して発熱の原因になります。これを防ぐために錫・ニッケル・銀などのめっきを施しますが、「どこまでめっきするか」には2つの考え方があります。
前提
めっきの種類(錫・ニッケル・銀)の選び方は当社の別記事で解説しています。本記事は「めっきの範囲」に絞って比較します。めっき種類の使い分けについては銅ブスバーへのめっきのページも参考にしてください。
接続面(端子・ボルト穴周辺)は他の導体と直接接触し電流が流れ込む場所であるため、めっきの有無が接触抵抗・発熱に直結します。一方、母線部分(締結されない中間の帯板部分)は空気中に露出しているだけで、電流経路としての接触抵抗には関与しません。この違いが、部分めっきという選択肢が成立する理由です。
なぜ接続面だけにめっきするのか
接続面だけをめっきすれば、通電性能を落とさずに貴金属・めっき材料の使用量とマスキング以外の工程を減らせるため、コストと納期を抑えられます。
部分めっきは、EVのバッテリー周辺機器や充電設備、コンパクトな配電盤など、コストと重量の両方がシビアな用途で採用されることが多い方法です。接続部だけを露出させてめっきし、それ以外を絶縁被覆する構成もよく見られます。狙いは次の3点に整理できます。
部分めっきを選ぶ主な理由
- 銀めっきなど高価なめっきを使う場合、めっき面積を絞って材料費を抑えたい
- 母線部分は絶縁塗装や熱収縮チューブで覆うため、そもそもめっき面が露出しない
- 接続面の寸法・形状が図面で明確なら、マスキングの再現性を確保しやすい
コツ
部分めっきを指示する図面には、めっき範囲を「ボルト穴中心から◯mm」のように寸法で明示すると、加工側でのマスキング位置がぶれません。「接続部のみ」という言葉だけでは範囲があいまいになりがちです。
全面めっきのメリット・デメリット
全面めっきは工程がシンプルで見た目が均一になる一方、めっき材料の使用量が増え、絶縁塗装と組み合わせる場合は密着性への配慮が必要です。
全面めっきのメリット
- マスキング工程が不要で、加工の手順がシンプル
- 母線部分も酸化しにくくなり、見た目が均一で外観検査がしやすい
- 設計変更で接続位置が動いても、めっき範囲を作り直す必要がない
全面めっきのデメリット
- 錫でも面積が増える分だけめっき材料費が上がる。銀めっきでは差が大きくなる
- 母線部分に絶縁塗装(エポキシ粉体塗装など)を重ねる場合、めっき面と塗装の密着性を個別に確認する必要がある
- 接続に関与しない部分までめっきするため、性能面でのメリットは限定的
注意
全面めっきの上から絶縁塗装(粉体塗装など)を行う場合、無垢の銅に直接塗装するときと比べて下地の粗さ・脱脂条件が変わるため、密着性は塗装業者側での実績確認が必要です。「めっき+絶縁塗装」の組み合わせを図面に指示する際は、その順序と下地処理の条件を発注前に確認してください。
コストの違い(材料費とマスキング工程)
部分めっきはめっき材料費を抑えられる一方でマスキング工程が加わり、全面めっきはマスキングが不要な代わりにめっき材料費が増えます。総コストはめっき面積とマスキングの難易度のバランスで決まります。
部分めっきでは、マスキング治具・レジストマスキング・テーピング・樹脂コーティングなど、製品形状や数量に応じた工法でめっき範囲を限定します。少量・多品種ではマスキング治具の製作費が割高になりやすく、逆に量産では1個あたりのマスキングコストが下がり、材料費の削減効果が相対的に大きくなります。
部分めっきと全面めっきのコスト構造比較
| 項目 | 部分めっき | 全面めっき |
|---|---|---|
| めっき材料費 | 面積分だけで済み低い | 面積が増える分だけ高い |
| マスキング工程 | 必要(治具・テーピングなど) | 不要 |
| 少量生産との相性 | 治具費が割高になりやすい | 工程がシンプルで対応しやすい |
| 量産との相性 | 材料費削減効果が大きい | 面積分の材料費が積み上がる |
| 設計変更への対応 | めっき範囲の作り直しが必要 | 影響を受けにくい |
部分めっきと全面めっきのコスト構造比較
めっき材料費
部分めっき:面積分だけで低い / 全面めっき:面積増でやや高い
マスキング工程
部分めっき:必要 / 全面めっき:不要
少量生産
部分めっき:治具費が割高になりやすい / 全面めっき:対応しやすい
量産
部分めっき:材料費削減効果が大きい / 全面めっき:面積分が積み上がる
設計変更
部分めっき:めっき範囲の作り直しが必要 / 全面めっき:影響を受けにくい
めっき面積の目安イメージ(接続面のみ vs 部材全体)
めっき面積の比率は形状によって大きく変わるため一律の数値では示せませんが、母線が長いブスバーほど、部分めっきによる材料削減の余地は大きくなります。特に銀めっきのように材料単価が高いめっきを検討する場合は、面積を絞れるかどうかがコストに直結します。
2026年時点の状況
2026年は銅相場の高騰が続き、材料費・加工費全体でコスト意識が高まっています。めっき単体の材料費は基板の銅使用量に比べれば小さいものの、銀めっきなど高価なめっきを使う設計では、部分めっきによる面積削減がコスト全体に与える影響も相対的に見えやすくなっています。発注時は、めっき範囲を含めた仕様を明確にしたうえで見積りを依頼することをおすすめします。
接触抵抗・耐食性への影響
接続面にめっきがあれば、部分めっきでも全面めっきでも接触抵抗・耐食性への効果はほぼ同じです。差が出るのは接続面以外の耐食性で、全面めっきの方が母線部分の酸化にも強くなります。
接触抵抗は、ボルトで締結される接続面の表面状態で決まります。錫めっきは柔らかく締結時に接触面積が増えるため接触抵抗が低くなりやすく、その効果は部分めっき・全面めっきのどちらでも同様に得られます。つまり「接続性能」だけを見れば、部分めっきで十分です。
差が出るのは、母線部分(締結されない範囲)の耐食性です。全面めっきであれば母線部分も酸化から保護されますが、部分めっきで母線部分を無垢のまま使う場合は、その部分の酸化・変色は許容する前提になります。屋外や湿度の高い環境で使う場合、母線部分を絶縁塗装で覆う、あるいは全面めっきにするなど、接続面以外の保護方法もあわせて検討する必要があります。
注意
「部分めっきだから接触抵抗が高くなる」という誤解がありますが、正しくは「めっきしていない範囲の耐食性が下がる」だけです。接続面にめっきがされていれば、通電性能への影響はほぼありません。混同しないよう発注時に確認してください。
用途別の判断基準
量産・銀めっきなど高価なめっきを使う・母線部分を絶縁被覆する設計では部分めっき、少量生産や母線部分の耐食性も重視する設計では全面めっきが向きます。
判断の目安
- 母線部分を熱収縮チューブや絶縁粉体塗装で覆う設計 → 部分めっきが基本(めっき面が露出しないため)
- 銀めっきなど材料単価が高いめっきを使う量産品 → 部分めっきで材料費を抑える
- 試作・少量で、マスキング治具のコストが割に合わない → 全面めっきの方が総コストで有利な場合がある
- 母線部分が屋外・高湿度環境に露出する設計 → 全面めっき、または部分めっき+絶縁塗装の組み合わせを検討
- 設計変更が見込まれ接続位置が確定していない試作段階 → 全面めっきでマスキングのやり直しを避ける
迷った場合は、まず「母線部分をどう保護するか(絶縁するのか、露出させるのか)」を先に決めると、部分めっきと全面めっきのどちらが合うかが自然に絞られます。
マスキングの方法と図面指示
部分めっきのマスキングには治具・テーピング・レジスト塗布などの方法があり、図面にはめっき範囲を寸法とボルト穴基準で明示することが重要です。
部分めっきのマスキング方法は、形状や数量によって使い分けられます。
補足
代表的なマスキング方法には、専用のマスキング治具を使う方法、耐めっき性のテープでの被覆、レジスト材の塗布・硬化、樹脂コーティングなどがあります。数量が多いほど専用治具の費用対効果が高くなり、少量では簡易的なテーピングで対応することもあります。
母線部分(無垢 or 絶縁) 接続部(めっき範囲)
─────────────────┤■■■■■■│← ボルト穴
└──┬──┘
めっき範囲は穴中心から寸法指定
コツ
図面には「接続部のみめっき」ではなく、「ボルト穴中心から◯mmの範囲」のように具体的な寸法を書くと、マスキング精度のばらつきを防げます。曲げ加工がある部品では、曲げ前後どちらの寸法基準か(展開図基準か仕上がり形状基準か)もあわせて指示すると手戻りが減ります。
絶縁処理と組み合わせる場合の注意
母線部分を絶縁塗装や熱収縮チューブで覆う設計では、接続面だけを露出させる部分めっきとの組み合わせが基本形になります。
ブスバー全体を絶縁したい場合、熱収縮チューブは簡便ですが複雑な曲げ形状や分岐があるとシワや浮きが生じやすく、エポキシ粉体塗装は複雑な3次元形状でも均一な膜厚を確保しやすいという違いがあります。どちらの方法でも、接続部分は絶縁せずに露出させる必要があるため、その部分にだけめっきを施す部分めっきとの組み合わせが自然な設計になります。
逆に全面めっきした部材に後から絶縁塗装を重ねる場合は、めっき表面への塗装密着性を個別に確認したうえで採用してください。無垢の銅への塗装実績と、めっき面への塗装実績は分けて考える必要があります。加工に関する相談は加工技術のページもご覧ください。
銅ブスバー(バスバー)そのものの基礎知識については、ブスバーとはのページで解説しています。
よくあるご質問
部分めっきと全面めっきで、通電性能に差はありますか?
接続面(ボルト締結部)にめっきがされていれば、部分めっきでも全面めっきでも接触抵抗への効果はほぼ同じです。差が出るのは接続面以外の母線部分の耐食性で、全面めっきの方が酸化に強くなります。
部分めっきの範囲はどう図面に指示すればよいですか?
「接続部のみ」といった曖昧な表現ではなく、ボルト穴の中心から何mmの範囲までめっきするかを寸法で明示してください。曲げ加工がある場合は、展開時の寸法か仕上がり形状での寸法かもあわせて指定すると誤解を防げます。
少量生産でも部分めっきは可能ですか?
可能ですが、マスキング治具の製作費が数量で割ることになるため、少量では1個あたりのコストが割高になりやすい傾向があります。試作段階では全面めっきの方が総コストで有利な場合もあるため、数量に応じて相談することをおすすめします。
全面めっきの上から絶縁塗装はできますか?
可能ですが、無垢の銅に直接塗装する場合と比べて下地処理・密着性の条件が変わるため、めっき面への塗装実績があるかを事前に確認する必要があります。組み合わせる場合は発注時にその旨を伝えてください。
銀めっきを使う場合、部分めっきにする意味は大きいですか?
銀は錫やニッケルに比べて材料単価が高いため、めっき面積を接続部だけに絞る部分めっきによる材料費削減の効果は、錫めっきなどに比べて相対的に大きくなります。
