バスダクトとブスバーの違いは、「製品(システム)」か「部品(導体)」かです。ブスバー(母線)は電気を運ぶ銅やアルミの導体そのもの、バスダクトはそのブスバーを絶縁して金属ケースに収め、幹線として敷設できる形にまとめた製品を指します。つまりバスダクトの中身がブスバーという包含関係です。この記事では、用語の関係、バスダクトの構造と種類、2025年に改正されたJIS C 8364の中身、ケーブルとの使い分け、そして「盤内のブスバー」と「幹線のバスダクト」がどこで切り替わるかを整理します。

バスダクト
ブスバー
母線
違い
JIS C 8364
幹線
配電盤
大電流

バスダクトとブスバーの違いは何か

ブスバーは導体という「部品」、バスダクトはその導体を絶縁・収納して幹線に仕立てた「製品」です。両者は対立する選択肢ではなく、バスダクトの内部にブスバーが入っているという上下関係にあります。

ブスバー(バスバー / 母線)とは、配電盤・制御盤・変圧器などの内部で、大きな電流を運ぶために使われる平角の銅またはアルミの導体です。英語の bus bar をそのまま読んだもので、日本語では「母線」「銅バー」「銅帯」とも呼ばれます。

バスダクトとは、そのブスバー(導体)を絶縁物で覆い、支持材で固定したうえで金属製のケース(ダクト)に収め、直線ユニット・エルボ・分岐ユニットなどを継ぎ足して敷設できるようにした幹線用の配線材料です。名称自体が BUSBAR + DUCT の合成語で、「導体入りの管」という意味になります。

要点:「バスダクトかブスバーか」ではなく、バスダクトの中身がブスバー。買う相手も単位も違う。

用語の整理:母線・ブスバー・バスダクト・バスブリッジ

母線=ブスバー=バスバーは同じものを指し、バスダクトとバスブリッジはそれを製品化した形態の名前です。混乱の原因はほぼ、この4語が同じ文脈で出てくることにあります。

 母線(bus)  ── 電気を集めて分配する幹の回路そのもの
   │
   ├ ブスバー / バスバー ── 母線を構成する平角の導体(部品)
   │      └ 銅バー・銅帯・平角銅 … 材料としての呼び方
   │
   ├ バスダクト ── ブスバーを絶縁+ケース収納した幹線製品
   │
   └ バスブリッジ ── 変圧器と盤、盤と盤をつなぐ短い渡り母線

「ブスバー」と「バスバー」は読み方が違うだけで同じものです。電力・重電の現場では「ブスバー」、電子機器や電池の分野では「バスバー」と書かれる傾向がありますが、指すものに差はありません。呼び方の背景はブスバーとはのページでも整理しています。

一方で「バスダクト工事」は、電気工事の施工方法を指す言葉です。電気設備の技術基準の解釈では、金属管工事・ケーブル工事などと並ぶ配線方法の一つとしてバスダクト工事が規定されており、施設できる場所や支持間隔などの条件が定められています。「ブスバー工事」という工事区分は存在しません。ここも見積書を読むときの手がかりになります。

要点:母線・ブスバー・バスバーは同義。バスダクトとバスブリッジは「製品としての形」の名前。

バスダクトの構造と種類

バスダクトは「導体・絶縁・支持材・金属ケース・接続部材」の5要素でできており、絶縁方式と分岐方式で種類が分かれます。導体には銅とアルミの両方が使われ、同じ電流ならアルミのほうが断面は大きく、質量は軽くなります。

構造の5要素

分類のしかた

定格電流は機種によって幅がありますが、小容量のもので数百A、大容量になると4,000〜6,000A級まで用意されています。ケーブルを何十条も並列にしなければ流せない電流を1系統でまとめられる点が、バスダクトが選ばれる最大の理由です。

※上の値は規模感を示すための概略で、実際の定格はメーカー・機種・使用条件によって異なります。盤内ブスバーは形状を自由に設計できるため、断面積を増やせばこの範囲を超える設計も可能です。

要点:バスダクトは「分岐の有無」「絶縁方式」「耐火性能」で選ぶ。大容量側の守備範囲が広い。

JIS C 8364は2025年に改正された

バスダクトの日本産業規格 JIS C 8364 は、2025年5月20日付で改正されました。2008年版から約17年ぶりの改正で、IEC規格との整合と、消防法との食い違いの解消が主な狙いです。2026年時点でバスダクトの仕様書を書くなら、参照するのはこの2025年版になります。

なお、バスダクトの中に入る導体そのものの材料規格は別系統です。銅の平角導体は JIS H 3140(銅ブスバー) などで材質・質別・寸法許容差が規定されており、こちらは「部品としてのブスバー」を発注するときの拠り所になります。製品はJIS C 8364、材料はJIS H 3140と覚えると混乱しません。

要点:バスダクトのJISは2025年改正版が最新。定格電流はメーカー値として比較条件を確認する。

バスダクトとケーブルはどう使い分けるか

おおむね「大電流・直線的な長距離・将来の増設あり」ならバスダクト、「中小電流・経路が複雑・初期費用重視」ならケーブルという分かれ方をします。境目は電流値だけでなく、経路の形と改修計画で決まります。

電圧降下の観点では、大電流ほどバスダクトの優位が出ます。銅導体の抵抗率は20℃で約 0.0172 Ω·mm²/m、70℃では約 0.0206 Ω·mm²/m です。導体1mあたりの電圧降下は断面積の大小ではなく電流密度で決まるため、次の式で見通しが立ちます。

ケーブルを多条並列にすると、条間の電流の偏りや布設スペースの制約でこの理屈どおりにいかない場面が出てきます。バスダクトは導体が一体なので設計値どおりに近い挙動になり、そこが大容量幹線で選ばれる理由です。

要点:電流が大きく経路が直線的なほどバスダクト有利。曲がりと分岐が多いほど不利になる。

盤内のブスバーと幹線のバスダクトはどこで切り替わるか

境目は「盤の外か中か」です。建物や工場の幹線としてフロア間・棟間を渡る区間はバスダクト、盤に入ってからの母線・分岐・機器接続は加工したブスバーが担います。両者は主幹盤の接続箱で突き合わせになります。

 [高圧受電] ─ [変圧器] ─┬─ バスブリッジ ── 主幹盤
                        │   (短い渡り母線)      │
                        │                       ├─ 盤内ブスバー(加工品)
                        │                       │    ├ 主母線
                        │                       │    ├ 分岐母線
                        └── バスダクト ─────┐   │    └ 機器接続バー
                            (縦シャフト幹線) │   │
                                        分電盤 ─┴─ 盤内ブスバー(加工品)
                                             └── 負荷

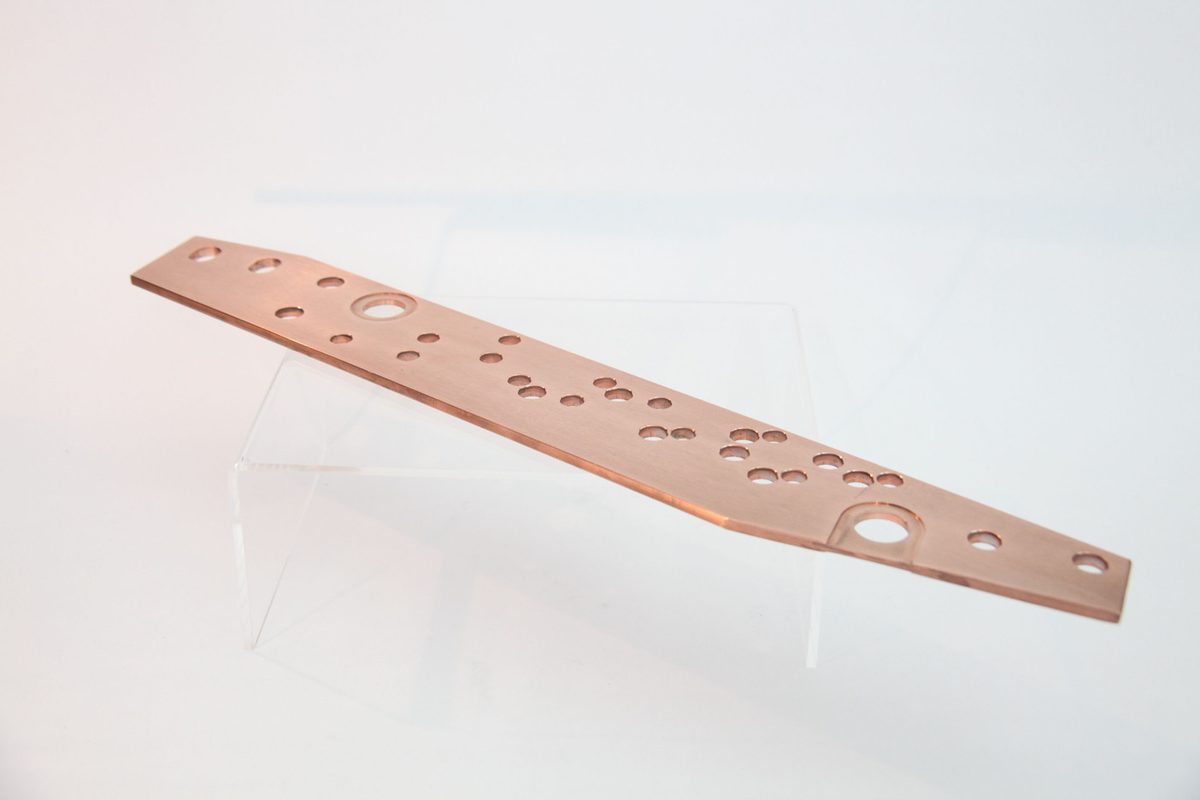

この図で当社が受け持つのは「盤内ブスバー(加工品)」と「バスブリッジの導体」にあたる部分です。バスダクトのように規格ユニットで割り切れず、盤の寸法・機器の端子位置・締結ボルトの配置に合わせて1本ずつ形が違うのがこの領域の特徴で、曲げ・穴あけ・めっき・絶縁を組み合わせて仕上げます。具体的な工程は加工技術のページで紹介しています。

接続部が一番の弱点になる

バスダクトとブスバーの継ぎ目、つまり接続箱の中の締結部が、系統全体で最も発熱しやすい箇所です。導体そのものの抵抗は設計で計算できますが、接触抵抗はボルトの締め付け・接触面の平面度・表面の酸化状態で変わります。

要点:盤の外はバスダクト、盤の中は加工ブスバー。事故は継ぎ目の締結部で起きる。

見積り依頼ではどちらの言葉を使えばよいか

金属加工会社に頼むなら「銅ブスバー」「銅バー」、幹線設備そのものを買うなら「バスダクト」です。言葉が食い違うと、見積り先の選定からやり直しになります。

2026年の需要動向

要点:盤の中はブスバー、盤の外はバスダクト。言葉を分けて依頼すると話が早い。

よくあるご質問

バスダクトとブスバーは、対立する選択肢ではなく担当する区間が違うものです。盤の外を渡る幹線はバスダクト、盤の中で機器をつなぐのは1本ずつ形の違う加工ブスバー。そして系統でいちばん壊れやすいのは、その2つが出会う接続部です。ここを丁寧に作ることが、発熱事故を防ぐ一番の近道になります。
