ブスバーが発熱する原因と対策｜接触抵抗・断面積・放熱の見直し方
ブスバーの発熱は、そのほとんどが「接続部の接触抵抗」と「電流に対する断面積の不足」の2つに行き着きます。導体そのものが均一に温まるケースより、ボルト締結部など一点だけが局所的に熱を持つケースのほうが圧倒的に多く、放置すれば絶縁物の劣化・焼損・停電につながります。この記事では、発熱が起きる仕組みを整理したうえで、設計段階でできる対策と、施工・保守の現場で今日から確認できる対策を、順を追って説明します。

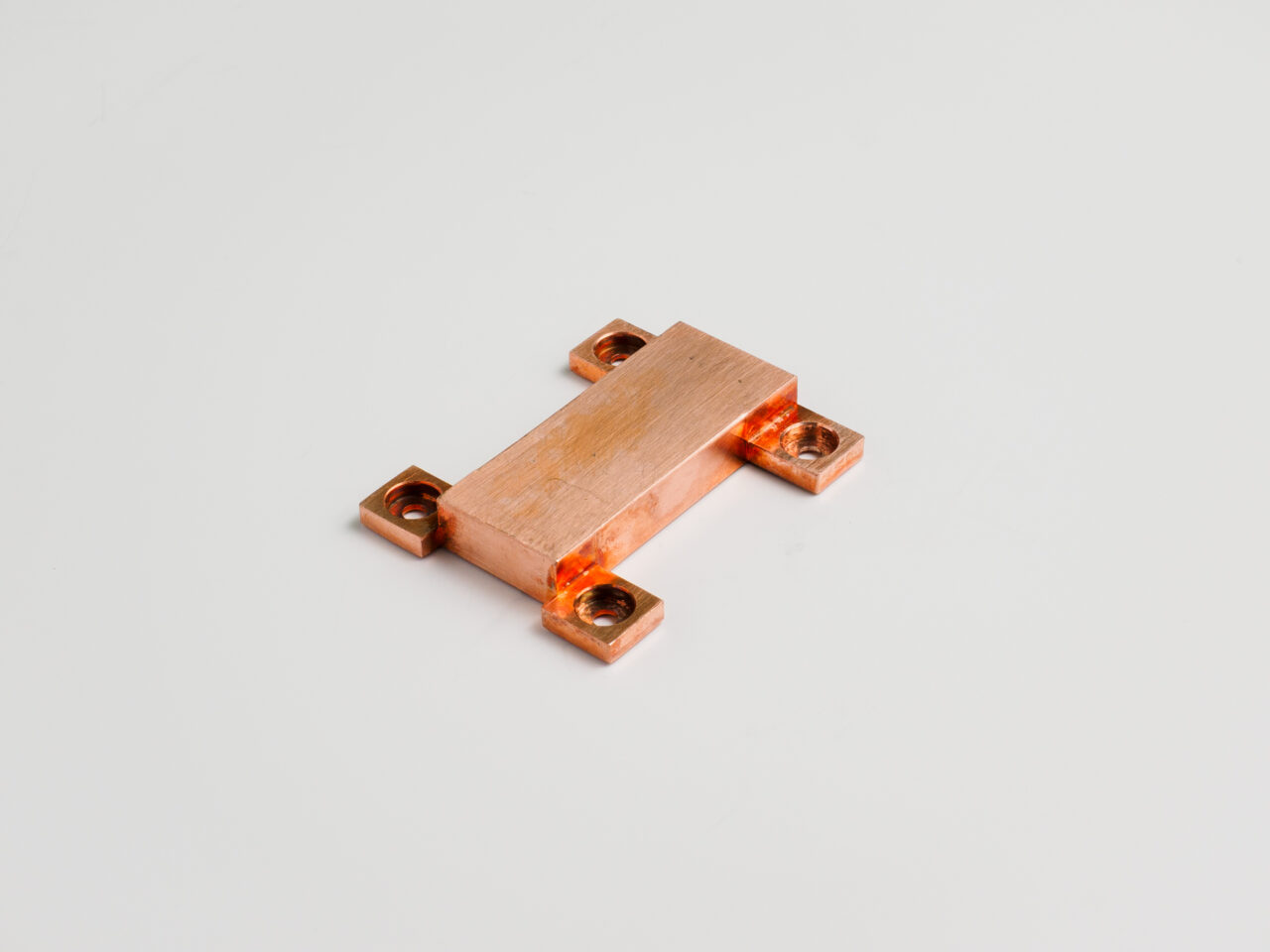

銅ブスバー
発熱
接触抵抗
締付トルク
電流密度
温度上昇
サーモグラフィ
配電盤
この記事の内容
ブスバーはなぜ発熱するのか
ブスバーの発熱は、電流が抵抗を通るときに発生するジュール熱が原因です。発熱量は電流の2乗に比例するため、電流が2倍になれば発熱は4倍になります。つまり「少し電流が増えただけ」でも温度上昇は急に大きくなります。
接触抵抗とは、2つの導体を重ねて締結した接続部に生じる抵抗のことです。導体の表面は微視的に見ると凹凸があり、実際に電気が流れているのは見かけの重なり面積のごく一部にすぎません。この「本当に接触している面積」が減るほど抵抗は大きくなり、その一点で発熱します。
発熱源は2種類ある
ブスバーの抵抗は「導体自身の抵抗」と「接続部の接触抵抗」に分かれます。導体自身の抵抗は材質と断面積で決まるため設計段階でほぼ確定しますが、接触抵抗は施工の質と経年で大きく変わります。トラブルとして表面化する発熱の多くは後者です。
接続部の構造
ボルト
│
┌───────┼───────┐ ← 座金(荷重を面に広げる)
├───────┴───────┤ ← ブスバー A
├───────────────┤ ← 接触面(ここに接触抵抗が生じる)
└───────┬───────┘ ← ブスバー B
│
ナット
面圧が下がる = 接触面積が減る = 抵抗が上がる = 発熱する
やっかいなのは、発熱が自己増殖する点です。銅の抵抗率は温度が上がるほど大きくなり(おおよそ1℃あたり約0.4%増加)、抵抗が増えればさらに発熱が増えます。加えて、熱による膨張と収縮が繰り返されるとボルトの軸力が抜け、接触面積がさらに減ります。発熱→抵抗増加→さらに発熱、という悪循環に入ると、進行は加速度的です。
発熱量は電流の2乗に比例し、いったん始まると悪循環で加速する。
発熱の原因は大きく5つに分けられる
現場で遭遇する発熱は、次の5つに整理できます。どこが熱いかで原因の当たりがつきます。
発熱の原因と見分け方
| 原因 | 熱くなる場所 | 見分け方 | 主な対策 |
|---|---|---|---|
| 締結部の緩み・面圧不足 | ボルト部だけが局所的に | 接続部と母材の温度差が大きい | 規定トルクで再締結 |
| 接触面の酸化・汚れ | 接続部の重なり面 | 分解すると変色・粉状の付着 | 清掃・めっき |
| 断面積の不足 | 導体全体がまんべんなく | 母材全長にわたり温度が高い | 断面積の見直し |
| 放熱不良(盤内の熱こもり) | 盤の上部・奥まった位置 | 盤内上部ほど温度が高い | 換気・配置見直し |
| 電流の偏り(積層・分岐) | 積層の外側や分岐の片側 | 同じ形状なのに片側だけ高温 | 配置・分岐の見直し |
発熱の原因と見分け方
締結部の緩み・面圧不足 / ボルト部だけが局所的に
接続部と母材の温度差が大きい → 規定トルクで再締結
接触面の酸化・汚れ / 接続部の重なり面
分解すると変色・粉状の付着 → 清掃・めっき
断面積の不足 / 導体全体がまんべんなく
母材全長にわたり温度が高い → 断面積の見直し
放熱不良(盤内の熱こもり) / 盤の上部・奥まった位置
盤内上部ほど温度が高い → 換気・配置見直し
電流の偏り(積層・分岐) / 積層の外側や分岐の片側
同じ形状なのに片側だけ高温 → 配置・分岐の見直し
切り分けのコツ
「一点だけ熱い」なら接続部、「全体が熱い」なら断面積か放熱」と覚えておくと、原因の切り分けが速くなります。サーモグラフィの画像で、母材と接続部の温度差を見るのが最短です。
熱い場所を特定すれば、原因は5つのどれかにほぼ絞り込める。
最大の原因は接続部の接触抵抗
ブスバーの異常発熱で最も多いのは、ボルト締結部の接触抵抗の増大です。原因は「締付力の不足」「過剰な締付による変形」「接触面の酸化被膜」の3つに集約されます。
締付力が不足すると何が起きるか
推奨トルクを下回ると接触面圧が足りず、実際に電気が流れる面積が確保できません。その結果、狭い面積に電流が集中して局所的に温度が上がります。公開されている改善事例では、通電中のブスバー接続部が272℃に達していたものが、接続部品を見直すことで82℃まで下がったと報告されています。接続部の設計と施工だけで、これほどの差が出るということです。
注意:締めれば締めるほど良い、ではない
過大なトルクはボルトとブスバーに過大な応力を与え、塑性変形や破損を招きます。銅やアルミは変形しやすく、いったん変形すると適切な接触面積を確保できなくなります。「不安だから強めに」は逆効果です。締付トルクは必ず機器メーカーの施工説明書に記載された指定値に従い、校正されたトルクレンチを使ってください。
酸化被膜と異種金属の接触
銅の表面は空気中で徐々に酸化し、抵抗の高い被膜をつくります。この被膜が接触抵抗を押し上げ、発熱と電力損失の原因になります。銅とアルミのように異なる金属を直接締結する場合は、電位差による腐食(電食)も加わるため、めっきや専用の接続部材で対策する必要があります。
めっきで得られるもの
- 酸化被膜の生成を抑え、接触抵抗を安定させる
- 経年での抵抗上昇が緩やかになる
- 異種金属接触時の腐食を抑えられる
- 外観が安定し、変色による誤判定が減る
めっきをしない場合の注意
- 組立前に接触面の酸化被膜を除去する
- 清掃後は時間を置かずに締結する
- 屋外・高湿度・腐食性ガス環境では劣化が速い
- 定期的な温度チェックの優先度が上がる
用途に応じた表面処理の選び方は、銅ブスバーへのめっきのページで詳しく説明しています。錫・ニッケル・銀のどれを選ぶかで、コストと耐久性のバランスが変わります。
接続部は「規定トルク」「清浄な接触面」「安定した表面処理」の3点で決まる。
電流密度と断面積の考え方
導体全体が熱を持つ場合は、流している電流に対して断面積が足りていない可能性があります。一般的な目安として、断面積1mm²あたり約2〜3Aが自然空冷での実用範囲とされますが、これはあくまで目安です。実際の許容値は、周囲温度・設置方法・許容温度上昇・表面処理・交流か直流かによって変わります。
断面積と許容電流の目安(自然空冷・目安値)
| 板厚 × 幅 | 断面積 | 目安電流 |
|---|---|---|
| 3mm × 20mm | 60mm² | 約150A |
| 3mm × 30mm | 90mm² | 約220A |
| 5mm × 40mm | 200mm² | 約450A |
| 6mm × 60mm | 360mm² | 約700A |
| 10mm × 100mm | 1,000mm² | 約1,600A |
断面積と許容電流の目安(自然空冷・目安値)
3mm × 20mm / 60mm²
目安電流 約150A
3mm × 30mm / 90mm²
目安電流 約220A
5mm × 40mm / 200mm²
目安電流 約450A
6mm × 60mm / 360mm²
目安電流 約700A
10mm × 100mm / 1,000mm²
目安電流 約1,600A
注意:断面積が同じでも温度は同じにならない
同じ断面積でも、薄く幅広い形状のほうが表面積が大きく、放熱に有利です。厚く狭い形状は放熱面積が小さいぶん温度が上がりやすくなります。断面積だけで判断せず、形状と設置向きまで含めて検討してください。
材質による違い
材料別の導電率の比較(焼なまし銅を100%とした場合)
同じ電流を流す場合、アルミは銅より抵抗が大きいぶん発熱しやすく、同等の温度に抑えるには断面積を大きくする必要があります。軽量化やコストのメリットと引き換えに、寸法と接続部の対策が増える点は設計段階で織り込んでおきたいところです。材質ごとの特性はブスバーとはのページも参考にしてください。
積層(重ね)と交流での注意
複数枚を重ねるときの落とし穴
大電流化のために薄板を複数枚重ねる構成では、内側の板ほど熱がこもり、外側と内側で温度差が生じます。枚数を2倍にしても許容電流が単純に2倍になるわけではありません。また交流では表皮効果により電流が導体表面付近に偏るため、厚みを増しても期待どおりに電流容量が伸びない場合があります。
断面積は出発点にすぎず、形状・材質・配置まで含めて温度が決まる。
盤内の放熱と設置環境
ブスバー単体で成立していても、盤に収めた瞬間に条件が変わります。許容電流の目安値は、多くの場合「周囲温度○℃・自然空冷」といった前提条件つきの数値です。前提が変われば許容値も変わります。
盤内での温度に影響する条件
| 条件 | 温度への影響 | 設計での対応 |
|---|---|---|
| 周囲温度が高い | そのぶん到達温度が上がる | 余裕率を上げる・換気 |
| 密閉構造の盤 | 熱がこもり上部が高温になる | 換気口・ファン・配置の工夫 |
| 導体どうしが近接 | 互いの熱で冷えにくくなる | 離隔距離を確保する |
| 水平置き(幅広面が上下) | 対流が起きにくく不利 | 可能なら垂直に立てる |
| 盤の上部に配置 | 暖気が集まり不利 | 発熱源の上下配置を見直す |
盤内での温度に影響する条件
周囲温度が高い
到達温度が上がる → 余裕率を上げる・換気
密閉構造の盤
熱がこもり上部が高温 → 換気口・ファン・配置の工夫
導体どうしが近接
互いの熱で冷えにくい → 離隔距離を確保する
水平置き(幅広面が上下)
対流が起きにくく不利 → 可能なら垂直に立てる
盤の上部に配置
暖気が集まり不利 → 発熱源の上下配置を見直す
前提の確認:温度上昇の限度値
キュービクル式高圧受電設備については JIS C 4620 が規格化されており、2026年時点の最新版は 2023年版です。温度上昇試験の方法と限度値は規格本文に規定されているため、実機の判定はかならず適用する規格の最新版で確認してください(規格本文は著作権の対象であり、ここでは具体的な限度値の数値は記載しません)。
許容電流の数値には必ず前提条件がある。盤に入れた状態で成立するかを見る。
保守の現場でできる確認と対策
すでに運用中の設備では、赤外線サーモグラフィによる活線診断が最も効率的です。非接触・非破壊で、稼働させたまま異常な温度上昇箇所を特定できます。
サーモグラフィ診断の進め方
- 定格負荷の70%以上の負荷状態で測定する(軽負荷では異常が表面化せず見逃す)
- 同じ回路の3相を比較し、1相だけ温度が高い箇所を探す
- 接続部と母材の温度差を見る(差が大きいほど接触抵抗の疑いが濃い)
- 測定日・負荷率・周囲温度を記録し、前回と比較できる形で残す
- 金属光沢面は放射率の影響で低く写るため、数値の絶対値だけで判断しない
注意:「とりあえず増し締め」は危険なことがある
すでに過熱していた接続部は、酸化被膜の生成や座面の変形が進んでいる場合があります。その状態で増し締めしても接触抵抗が下がらず、ボルトを破断させるおそれもあります。異常温度が確認された箇所は、停電作業のうえで分解・清掃・部品交換まで踏み込むかどうかを含めて判断してください。
コツ:記録を残すと予兆が見える
絶対温度よりも「前回からどれだけ上がったか」のほうが判断材料になります。年1回でも同じ条件で撮影して並べておくと、劣化が進んでいる箇所が一目でわかります。
70%以上の負荷で測る、3相を比べる、記録を残す。この3つで予兆はつかめる。
設計・加工段階でできる対策
発熱対策の費用対効果が最も高いのは、設計と加工の段階です。運用が始まってからの対策は、停電調整・分解・部品交換と手間が増えます。
設計で効く項目
- 電流に対する断面積に余裕を持たせる
- 厚く狭いより、薄く幅広い形状を選ぶ
- 接続部の重なり面積を十分に取る
- ボルト本数と配置で面圧を分散させる
- 用途に合っためっきを指定する
加工で効く項目
- 接触面の平面度を確保する(反り・うねりを抑える)
- 穴あけ後のバリを確実に除去する
- 曲げ部の断面減少・割れを避ける
- 接触面に打痕・キズを付けない取り回し
- 加工後の油分・切粉を残さない
とくに見落とされやすいのが接触面の平面度とバリです。わずかな反りやバリがあると、締結しても実際に接触している面積が減り、面圧が一部に集中します。図面上は問題がなくても、加工と取り扱いの質がそのまま接触抵抗に現れます。当社の加工体制については加工技術のページをご覧ください。
2026年の状況:大電流化で条件が厳しくなっている
2026年時点では、データセンターやAI向け設備の急拡大を背景に電力設備の需要が世界的に逼迫しています。国際エネルギー機関(IEA)の試算では、データセンター等による電力消費は2022年の約460TWhから2026年には最大1,050TWh規模に達するとされ、変圧器は大型品で2〜3年待ちという状況も報じられています。銅相場も高値圏で推移しています。限られた盤スペースでより大きな電流を流す設計が増えており、発熱対策の重要性は以前より確実に上がっています。「これまでと同じ寸法だから大丈夫」という判断が通用しにくくなっている点は、設計時に意識しておきたいところです。
よくあるご質問
ブスバーは何℃まで上がっても大丈夫ですか
許容温度は導体自体ではなく、接している絶縁物・支持物・接続機器の耐熱で決まることが多く、機器の仕様や適用規格によって異なります。キュービクル式高圧受電設備であればJIS C 4620(2026年時点の最新版は2023年版)に温度上昇の限度値が規定されているため、適用する規格の最新版で確認してください。
ブスバーの接続部だけが熱いのはなぜですか
接続部の接触抵抗が増えているためです。原因はボルトの緩みによる面圧不足、接触面の酸化被膜、締めすぎによる変形の3つがほとんどです。母材と接続部の温度差が大きいほど、接触抵抗が原因である可能性が高くなります。
締付トルクはどれくらいが適正ですか
機器メーカーの施工説明書に記載された指定トルクに従ってください。指定値を下回ると接触面積が不足して発熱し、上回るとボルトやブスバーが塑性変形して同じく接触面積を確保できなくなります。作業には校正済みのトルクレンチを使用してください。
銅の代わりにアルミを使えば発熱は減りますか
減りません。アルミの導電率は焼なまし銅を100%とした場合の約61%で、同じ断面積・同じ電流ならアルミのほうが発熱します。同等の温度に抑えるには断面積を大きくする必要があり、異種金属接続部の腐食対策も追加で必要になります。
発熱している箇所は増し締めすれば直りますか
直るとは限りません。すでに過熱した接続部は酸化被膜の生成や座面の変形が進んでいることがあり、増し締めしても接触抵抗が下がらない場合やボルトを破断させる場合があります。異常温度が確認された箇所は、分解・清掃・部品交換の要否を含めて検討してください。
