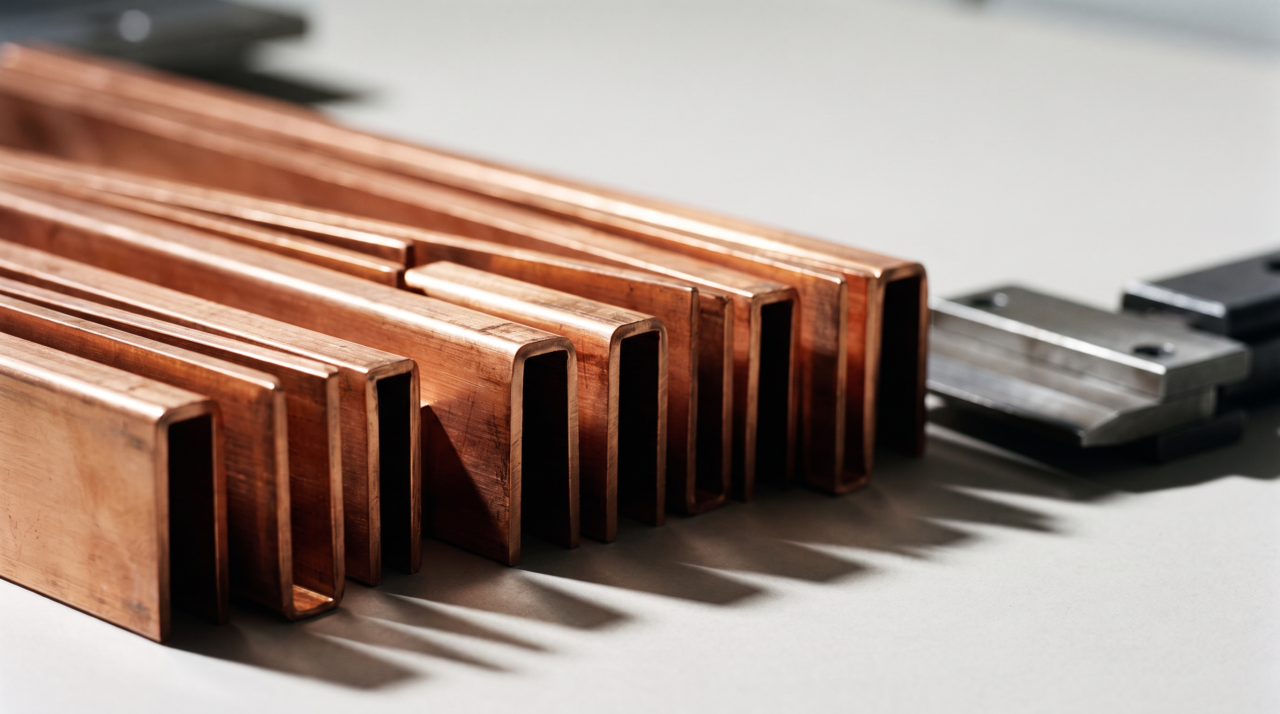

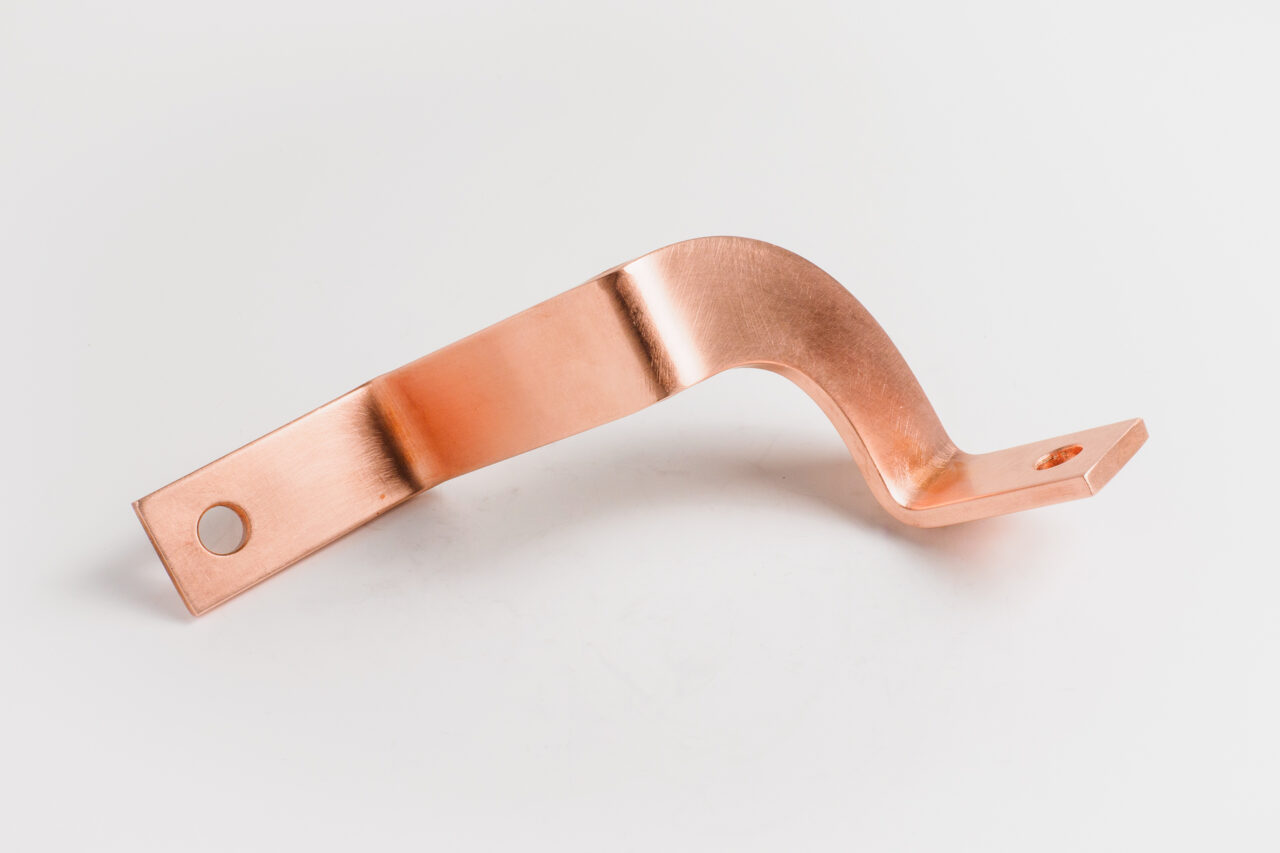

銅ブスバーの曲げ加工とスプリングバック対策｜曲げRと展開長の勘所
銅ブスバーの曲げ加工でいちばん厄介なのが、曲げた角度が戻ってしまうスプリングバックです。結論から言うと、銅は鉄やステンレスに比べてスプリングバックそのものは小さい一方で、「軟らかいゆえの寸法ばらつき」と「厚板ゆえの曲げ割れ・外側の伸び」が精度を崩す主因になります。この記事では、曲げRの決め方、展開長の計算、スプリングバックを実務で抑える5つの手、そして図面にどう指示すれば狙いどおりに仕上がるかまでをまとめます。
銅ブスバー
曲げ加工
スプリングバック
曲げR
展開長
寸法精度
C1100
プレスブレーキ
この記事の内容
スプリングバックとは何か、なぜ起きるのか
スプリングバックとは、曲げ加工で加えた力を抜いたときに、材料が弾性変形の分だけ元へ戻ろうとして曲げ角度が開く現象です。90°に曲げたつもりでも実測が91°になる、というズレの正体がこれです。
金属を曲げると、断面の外側は引っ張られて伸び、内側は圧縮されます。このとき変形は「塑性変形(戻らない変形)」と「弾性変形(戻る変形)」が同時に起きています。型を離した瞬間、弾性変形の分だけ材料が復元するため、角度が開き、曲げRも設計値より大きくなります。
なぜ「角度」と「R」の両方がずれるのか
加圧中 除荷後(スプリングバック) ┌─┐ ┌──┐ │ │ → │ ＼ ← 角度が開く └─┘ └── ＼ ← 曲げRも大きくなる 目標 90° 実測 91〜92°
角度だけを直せば済むと思われがちですが、実際には曲げRも広がるため、フランジ(曲げ後の立ち上がり部)の位置そのものがずれます。穴位置の精度が要求されるブスバーでは、ここが致命的になります。
要点:スプリングバックは弾性変形の戻り。角度とRが同時にずれ、結果として穴位置がずれる。
銅ブスバーのスプリングバックは大きいのか小さいのか
銅(C1100・C1020)のスプリングバックは、ステンレスや高張力鋼板に比べれば小さく、一般的な軟鋼と同程度かやや小さい範囲に収まります。スプリングバック量は概ね「降伏強さが高く、ヤング率が低い材料ほど大きくなる」ため、降伏強さの低い純銅は戻りが少ない側の材料です。
ただし「小さいから楽」とはなりません。銅ブスバーの現場で精度が出ない原因は、スプリングバックそのものよりも次の3つです。
銅の曲げが有利な点
- 降伏強さが低く、角度の戻りが小さい
- 延性が高いので、薄めの板なら小さなRでも割れにくい
- 焼鈍材(O材)なら加工硬化前の状態で素直に曲がる
銅の曲げが難しくなる点
- 軟らかいため型の跡・打痕・変形が付きやすい
- 厚板(t6以上)では外側の伸びが大きく、曲げ外Rの割れ・肌荒れが出やすい
- 板厚方向に薄くなり(絞られ)、通電断面が減る場合がある
- 材料の質別(O/1/2H など)や圧延方向で戻り量が変わる
注意:同じC1100でも「質別」で挙動が変わる
タフピッチ銅の板・条には焼鈍した軟質材(O)から硬質材まで質別があり、硬い側ほど降伏強さが上がるためスプリングバックは大きくなり、最小曲げRも大きくなります。「銅だから戻りは小さい」ではなく「この質別・この板厚で何度戻るか」を実測で押さえるのが実務です。当社では板厚・質別ごとに補正値を蓄積し、初回から狙い角度に入るよう型と加圧条件を決めています。
材質によるスプリングバックの出やすさ(相対イメージ・当社の加工感覚)
上のグラフは絶対値ではなく、現場での「戻りの出やすさ」の相対感です。ステンレスでは型角度を2〜3°程度きつくして狙う運用が一般的ですが、純銅ではそれより小さい補正で収まることが多く、代わりに加圧力の管理と型の当たりが精度を左右します。
要点:銅の戻りは小さめ。ただし軟らかさと厚板の伸びが、別の形で精度を崩す。
銅ブスバーの最小曲げRはどのくらいが目安か
純銅の焼鈍材であれば内側の曲げ半径は板厚の1倍程度から曲げられるのが一般的な目安で、板厚が厚くなるほど、また質別が硬くなるほど大きなRが必要になります。最小曲げRは「外側の引っ張りひずみに材料の伸びがどこまで追従できるか」で決まるため、延性の高い軟質銅は小さなRで曲げられ、硬質材・厚板では割れを避けるためRを大きく取ります。
板厚別・内曲げRと曲げ高さの目安(純銅・焼鈍材/当社の一般的な設定)
| 板厚 t | 内曲げR の目安 | 最小曲げ高さの目安 | 備考 |
|---|---|---|---|
| t2 | R2 前後 | 約 9mm | 扱いやすい |
| t3 | R3 前後 | 約 13mm | 扱いやすい |
| t5 | R5 前後 | 約 22mm | 外側の肌に注意 |
| t8 | R8〜R10 | 約 36mm | 割れ・肌荒れの検討要 |
| t10 | R10〜R12 | 約 45mm | 加圧力・型の選定が要 |
| t15 以上 | R15 以上(要相談) | 約 65mm 以上 | 厚物専用の段取り |
板厚別・内曲げRと曲げ高さの目安(純銅・焼鈍材/当社の一般的な設定)
板厚 t2
内曲げR R2前後 / 最小曲げ高さ 約9mm(扱いやすい)
板厚 t3
内曲げR R3前後 / 最小曲げ高さ 約13mm(扱いやすい)
板厚 t5
内曲げR R5前後 / 最小曲げ高さ 約22mm(外側の肌に注意)
板厚 t8
内曲げR R8〜R10 / 最小曲げ高さ 約36mm(割れ・肌荒れの検討要)
板厚 t10
内曲げR R10〜R12 / 最小曲げ高さ 約45mm(加圧力・型の選定が要)
板厚 t15 以上
内曲げR R15以上(要相談) / 最小曲げ高さ 約65mm以上
上の式は板金加工で広く使われる目安で、これより短いフランジは型に乗らず、曲げると倒れたり寸法が出なかったりします。ブスバーで「端の穴と曲げが近すぎる」図面は、この曲げ高さで引っかかることが多いので、設計段階で確認しておくと手戻りが減ります。
コツ:曲げ位置と穴の距離を「板厚の3倍以上」空ける
曲げ線に近い穴は、曲げのときに引っ張られてだるま形に変形します。目安として穴の縁から曲げ線までを板厚の3倍以上取ると安定します。どうしても近い場合は、曲げてから穴を加工する順序に変える方法もあります。設計上どうしても寄せたいときは、先にご相談ください。
要点:軟質純銅はR=t程度から。厚板ほどRを大きく。曲げ高さと穴位置の余裕を先に確認する。
曲げの展開長はどう計算するか
展開長は「各辺の寸法を足した値」から曲げ部の伸び分を差し引いて求めます。板を曲げると外側が伸びるため、単純に外形寸法を足すと必ず長くなります。差し引く量を伸び代(のびしろ)または減算値と呼びます。
伸び代は、板厚・内曲げR・曲げ角度・材質で変わります。理屈のうえでは「中立軸(伸びも縮みもしない層)の長さ」を計算しますが、実務では板厚と型ごとの実測値を表にして使うのが確実です。
90°曲げ1か所あたりの伸び代の考え方(内曲げR=t の場合)
| 板厚 t | 中立軸位置の目安 | 伸び代のおよその桁 | 実務での扱い |
|---|---|---|---|
| t2 | 板厚中央より内側 | 約 1〜2mm | 表を使えば十分 |
| t3 | 板厚中央より内側 | 約 2〜3mm | 表を使えば十分 |
| t5 | 板厚中央より内側 | 約 3〜5mm | 初品で実測確認 |
| t10 | 内側寄りに移動 | 約 7〜10mm | 必ず初品で実測 |
90°曲げ1か所あたりの伸び代の考え方(内曲げR=t の場合)
板厚 t2
伸び代 約1〜2mm / 表の値で足りる
板厚 t3
伸び代 約2〜3mm / 表の値で足りる
板厚 t5
伸び代 約3〜5mm / 初品で実測確認
板厚 t10
伸び代 約7〜10mm / 必ず初品で実測
注意:上の数値は「桁の感覚」です
伸び代は型のR、加圧方式(部分曲げか底突きか)、材料の質別で実際には変わります。厚板ほど誤差が絶対値として大きく効くため、t8以上や曲げが3か所以上ある形状では、初品で展開長を実測して型ごとの補正値を確定させます。数値をそのまま図面公差の根拠に使わないでください。
曲げが複数ある形状では、伸び代の誤差が累積します。曲げ3か所で1か所あたり0.5mmずれれば、端の穴位置は1.5mm動きます。ブスバーは相手側の端子やタップ穴と合わなければ現場で使えないため、当社では複数曲げの品は原則として初品を測ってから量産に入ります。
要点:展開長=各辺の合計−伸び代。厚板と多曲げは初品実測で補正値を確定させる。
スプリングバックを抑える5つの実務的な対策
スプリングバックは「無くす」ものではなく「見込んで打ち消す」ものです。現場で使われる手は大きく5つあります。
スプリングバック対策の5手
- ① 過曲げ(オーバーベンド) — 戻る分を見込んで型角度・下降量をきつくし、除荷後に狙い角度へ収める。もっとも基本の手
- ② 底突き曲げ(ボトミング)・圧印曲げ(コイニング) — 曲げ部を型で押し切って塑性変形を支配的にする。戻りが小さく角度が安定する
- ③ 予備曲げ+再加圧(ストライキング方式) — 一度80〜90°程度に曲げて加圧を緩め、意図的に戻らせたうえで再加圧して角度を出す
- ④ 型の刃先形状の工夫 — パンチ刃先の両隅に突起を設け、曲げ部の外側を局所的に押さえて戻りを抑える
- ⑤ 材料条件をそろえる — 質別・ロット・圧延方向をそろえ、必要なら焼鈍材を使って戻り量のばらつきそのものを減らす
部分曲げ(エアベンド)の性格
- 1つの型で角度を変えられ、段取りが速い
- 加圧力が小さく、材料を痛めにくい
- スプリングバックの影響を受けやすく、角度が振れやすい
- 小ロット・多品種に向く
底突き・圧印曲げの性格
- 角度が安定し、繰り返し精度が高い
- 戻りが小さく、寸法を追い込みやすい
- 大きな加圧力が必要で、型が角度専用になる
- 数量がまとまる品・精度が要る品に向く
コツ:銅の場合は「加圧しすぎ」にも注意する
戻りを抑えたいからと加圧を強くしすぎると、銅は軟らかいため曲げ内側が潰れて板厚が減り、通電断面が落ちることがあります。また型の当たり跡が残り、めっき後に目立つこともあります。角度精度と外観・断面のどちらを優先するかを決めてから条件を組むのが実務です。めっきを前提とする品は、表面に傷を残さない段取りが特に重要になります(銅ブスバーへのめっきもあわせてご覧ください)。
要点:過曲げ・底突き・予備曲げ・型形状・材料統一の5手を、品物の要求で使い分ける。
曲げ加工で失敗しやすい5つのポイント
銅ブスバーの曲げで起きる不具合は、ほぼ「割れ」「角度違い」「穴位置ずれ」「打痕」「反り」の5つに集約されます。原因と対策を整理します。
よくある不具合と原因・対策
| 症状 | 主な原因 | 対策 |
|---|---|---|
| 曲げ外側の割れ・肌荒れ | 曲げRが小さすぎる/硬質材/端面のバリやキズが起点 | Rを大きく、質別変更、端面仕上げ |
| 角度が開く | スプリングバックの見込み不足 | 過曲げ量の補正、底突きへ変更 |
| 穴位置がずれる | 展開長の伸び代誤差/曲げ順の違い | 初品実測、曲げ後穴あけへ変更 |
| 型の打痕・押し跡 | 加圧過大/型と材料の相性 | 加圧見直し、保護材の使用 |
| 長物の反り・ねじれ | 圧延方向・残留応力/支持不足 | 材料方向の指定、支持治具の追加 |
よくある不具合と原因・対策
曲げ外側の割れ・肌荒れ
原因:曲げRが小さすぎる/硬質材/端面のキズが起点 → Rを大きく・質別変更・端面仕上げ
角度が開く
原因:スプリングバックの見込み不足 → 過曲げ量の補正・底突きへ変更
穴位置がずれる
原因:展開長の伸び代誤差/曲げ順の違い → 初品実測・曲げ後穴あけへ変更
型の打痕・押し跡
原因:加圧過大/型と材料の相性 → 加圧見直し・保護材の使用
長物の反り・ねじれ
原因:圧延方向・残留応力/支持不足 → 材料方向の指定・支持治具の追加
注意:割れの起点は「端面」にあることが多い
曲げ外側は引っ張られるため、切断面のバリ・微小な欠け・条痕がそのまま割れの起点になります。厚板の曲げで割れが出るときは、Rを大きくする前に端面の仕上げ状態を確認するのが先です。当社では曲げ前の端面処理を工程として組み込んでいます。
要点:不具合は5パターン。割れは端面、角度は見込み、穴位置は展開長を疑う。
図面にはどう指示すればよいか
曲げ加工の図面では「内曲げRの指定」「角度公差」「基準面(どこから寸法を取るか)」の3点を明記すると、狙いどおりに仕上がります。逆にこの3つが曖昧だと、加工側が想定した型と設計側の意図が食い違い、初品で作り直しになります。
図面に入れておきたい指示
- 内曲げR — 「R指示なし」だと型任せになる。指定が難しければ「型なりで可」と書く
- 角度公差 — ±1°で足りるのか、±0.5°必要なのかで工法(部分曲げ/底突き)が変わる
- 寸法の基準面 — 外形基準か曲げ内側基準か。板厚分の解釈違いを防ぐ
- 板厚と材質・質別 — C1100かC1020か、焼鈍材かどうかで曲げ条件が変わる
- 穴位置の優先度 — 「穴間ピッチを優先」など、どこを死守すべきか一言あると助かる
- めっき・絶縁の有無 — 後工程があるなら曲げ時の傷・打痕の許容範囲が変わる
図面が無くても相談できます
当社は加工技術のページに挙げているとおり、切断・穴あけ・曲げ・タップ・端面処理までを一貫して行っています。手書きのスケッチや現物の写真、「この端子とこの端子をつなぎたい」という用途の説明だけでも、形状と板厚のご提案から入れます。試作1本からのご相談も受けています。
要点:内曲げR・角度公差・基準面の3点を書けば、初品の手戻りが大きく減る。
2026年の需要動向と曲げ精度の関係
2026年時点では、変圧器・受変電設備の需要が強く、ブスバー形状の変更や新規設計の引き合いが増えています。曲げ精度の話が以前より重く扱われるようになった背景には、この市場の動きがあります。
最新の状況(2026年時点)
2026年4月から変圧器のトップランナー基準が改定され、従来基準の適合品は生産終了となりました。新基準品は省エネ性能を上げるため鉄心・巻線が大型化・高性能化する方向にあり、内部導体の形状や取り回しの見直しが発生しています。あわせて生成AI向けデータセンターの新設が電力設備需要を押し上げ、変圧器やキュービクルの納期は長期化と短縮を繰り返す不安定な状態が続いています。銅原料も高値圏で、2026年前半には銅建値が2,000円/kgを超える水準が報じられました。
この状況が曲げ加工に与える影響
- 新設計の試作依頼が増え、初品での精度確認の重要性が上がる
- 据付スペースの制約から、曲げ回数の多い複雑形状が増える
- 納期が読みにくく、作り直しの余裕が小さい
発注側でできること
- 形状が固まる前の段階で加工側に相談する
- 死守すべき寸法(穴ピッチ等)を明示する
- 歩留りを意識した形状にして材料費を抑える
銅材が高値圏にある局面では、作り直し1本の損失が以前より大きくなります。曲げの見込みを外して端材にする、展開長を間違えて材料をもう1枚出す、といったロスがそのままコストに乗ります。曲げ条件を事前に詰めておくことは、精度の話であると同時にコストの話でもあります。銅という材料そのものの利点については銅ブスバーのメリットで解説しています。
要点:2026年は電力設備需要が強く銅も高値圏。作り直しを避ける事前の詰めが効く。
よくあるご質問
銅ブスバーのスプリングバックは何度くらい戻りますか
純銅の焼鈍材を90°に曲げた場合、戻り量は概ね1°以内から数度の範囲に収まることが多く、ステンレスより小さい側です。ただし板厚・質別・曲げR・加圧方式で変わるため、精度が要る品では初品を実測して補正値を決めます。
銅板の最小曲げ半径はどのくらいですか
純銅の焼鈍材であれば内側の曲げ半径は板厚の1倍程度から曲げられるのが一般的な目安です。板厚が厚いほど、また質別が硬いほど大きなRが必要になり、板厚10mmクラスではR10〜R12程度を見ておくと安全です。
曲げの展開長はどう計算しますか
展開長は「曲げ後の各辺の寸法を足した値」から曲げ1か所あたりの伸び代を差し引いて求めます。伸び代は板厚・内曲げR・曲げ角度・材質で変わるため、実務では型ごとの実測値を表にして使い、厚板や多曲げの品では初品で確認します。
曲げ線の近くに穴を開けても大丈夫ですか
穴の縁から曲げ線までの距離が板厚の3倍を下回ると、曲げのときに穴が引っ張られて変形するおそれがあります。どうしても近づけたい場合は、曲げてから穴を加工する工程順に変える方法があります。設計段階でご相談いただければ工程を組み替えて対応します。
厚い銅板でも曲げられますか
板厚が厚い銅の曲げは、加圧力・型の選定・曲げRの設定がそろって初めて成立します。当社は変圧器・配電盤・受配電設備向けの厚物銅加工を日常的に行っており、厚板の曲げも対応範囲です。板厚・幅・曲げ形状をお知らせいただければ、可否と条件をご回答します。
試作1本だけでも頼めますか
1本からご相談いただけます。図面がない場合でも、手書きのスケッチや現物写真、つなぎたい端子の情報から形状をご提案します。試作で曲げ条件を確定させてから量産に移る流れが、結果としてもっとも早く確実です。
