蓄電池・EV電池向け大電流ブスバー設計の要件を解説

蓄電池システムやEVの電池パックで使う大電流ブスバーは、「必要な電流を流せるか」だけでは選べません。密閉された高温環境での温度上昇、セル配置に合わせた三次元の形状、振動に耐える締結、そして絶縁距離の確保という四つの条件を同時に満たす必要があります。この記事では、変圧器・配電盤向けのブスバー設計との違いを整理しながら、電池・蓄電池向け大電流ブスバーの要件を、断面積の考え方・めっき選定・接合方法・図面指示の順に具体的に解説します。2026年の需要動向もあわせてご紹介します。

ブスバー
蓄電池
EV 電池パック
大電流
許容電流
銅ブスバー
めっき
BESS

電池・蓄電池用ブスバーとは何か

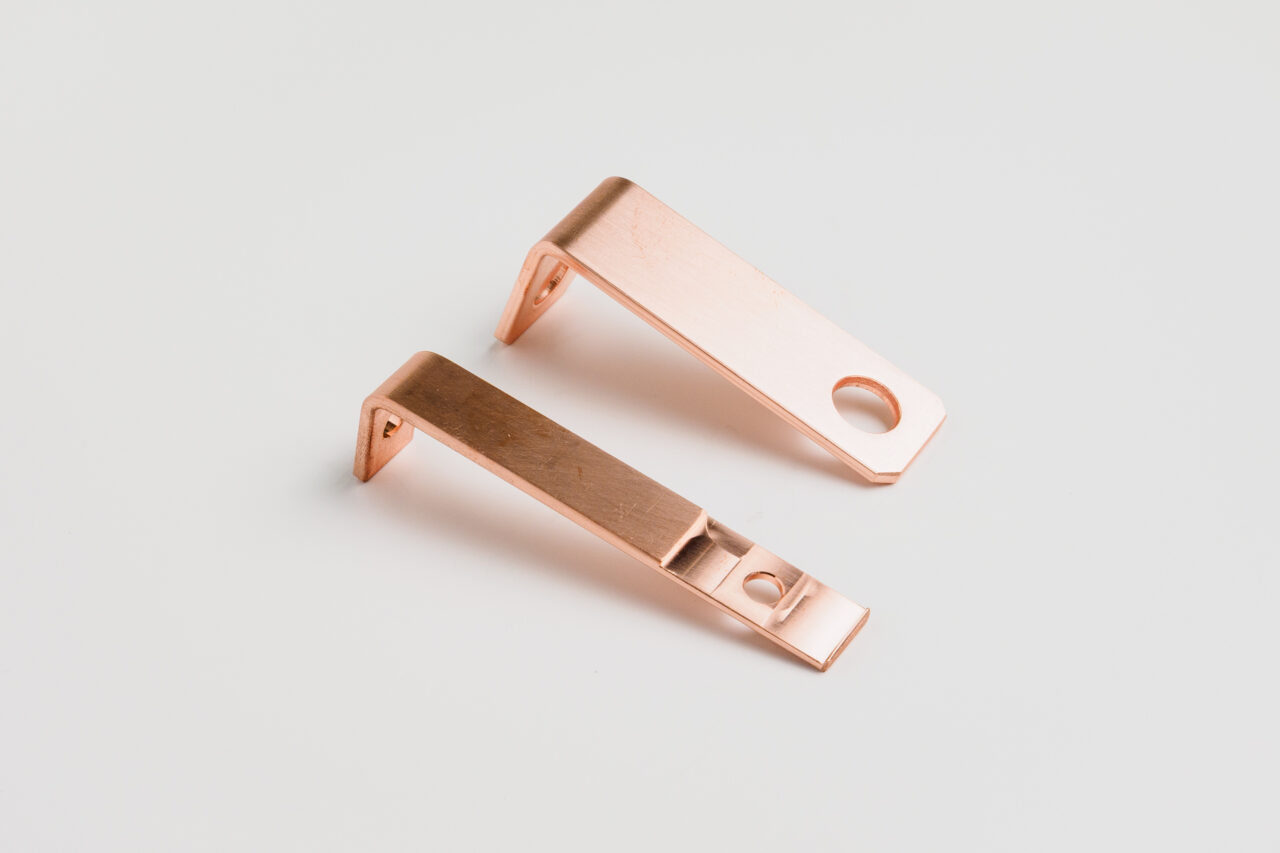

電池・蓄電池用ブスバーとは、電池セルやモジュールの端子どうし、あるいはモジュールと機器側の端子を電気的につなぐ板状の導体です。ケーブルの代わりに平角の銅板を使うことで、同じ電流を流しながら断面を薄く広く取れるため、放熱しやすく、省スペースで、配線本数も減らせます。

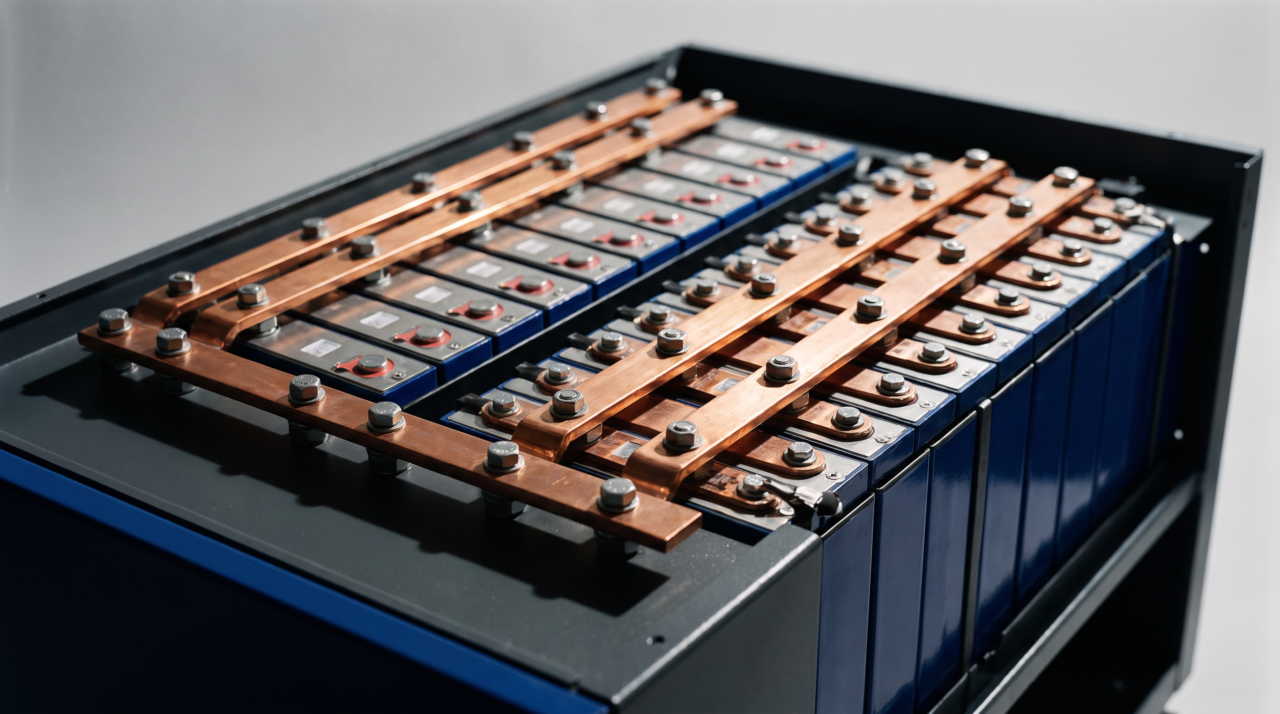

電池パックの内部では、数十個から数百個のセルが直列・並列に組まれています。そのつなぎ目すべてが電流の通り道であり、同時に発熱源にもなります。ブスバーは単なる「配線」ではなく、パック全体の温度分布と寿命を左右する構造部品だと捉えると設計の勘所がつかみやすくなります。ブスバーそのものの基礎についてはブスバーとはのページもあわせてご覧ください。

なお「ブスバー」「バスバー」はどちらも同じものを指します(英語の bus bar に由来)。電力設備の業界では「ブスバー」、自動車・電池の業界では「バスバー」と書かれることが多く、電池向けの図面は「バスバー」表記で届くことが少なくありません。

要点:電池用ブスバーは配線部品ではなく、通電・放熱・保持を兼ねる構造部品として設計する。

2026年、大電流ブスバーの需要はどう動いているか

2026年時点では、データセンター向けの電力設備と定置用蓄電池(BESS)が、大電流ブスバーの需要を強く押し上げています。生成AIの普及でデータセンターの電力需要と電力変動が大きくなり、瞬間的な変動を吸収する装置や、停電時に給電を引き継ぐバックアップ電源の設置が増えているためです。

2026年の動向(調査時点)

経済産業省は2026年に入ってからも蓄電池産業戦略推進会議を重ね、2026年4月・6月の資料で、データセンター拡大に伴う電力変動の平滑化、停電直後の一時的な給電、長時間停電への備えといった多様なニーズが増えていることを整理しています。ラック内に設置するバックアップ電源や高入出力のキャパシタを組み合わせる構成も検討されており、いずれも限られた体積で大電流を扱うため、ケーブルよりブスバーが選ばれやすい領域です。同時にEV側でも駆動電圧を高める流れが続き、電流値そのものは抑えられる一方で、絶縁距離の確保がより重要になっています。

需要の伸びは、加工側にとっては歓迎すべきことですが、設計側には難しさも持ち込みます。限られた体積に大電流を通すほど、温度上昇と絶縁距離のバランスが厳しくなるためです。以降では、その具体的な詰め方を見ていきます。

要点:2026年はデータセンター・蓄電池由来の大電流案件が増え、省スペースと放熱の両立が課題になっている。

電池向けブスバーは配電盤用と何が違うのか

電池向けブスバーが配電盤用と最も違うのは、「空気で冷えることを前提にできない」点です。配電盤の内部は比較的余裕のある空間で自然対流が期待できますが、電池パックは密閉に近く、周囲にはセル自身の発熱があり、さらに振動や衝撃も加わります。

配電盤・受配電設備向け

  • 盤内は比較的広く、自然対流で放熱できる
  • 周囲温度は40℃程度を基準に考えることが多い
  • 形状は直線+直角曲げが主体
  • 短絡時の電磁力に耐える支持設計が主眼
  • 据置きのため振動条件は緩やか

電池・蓄電池パック向け

  • 密閉に近く、放熱経路が限られる
  • セル発熱が加わり周囲温度が高くなりやすい
  • セル配置に合わせた三次元の複雑形状
  • セル端子の許容温度が上限を決める
  • 車載・可搬では振動・熱サイクルが厳しい

とくに見落とされやすいのが、上限温度を決めるのがブスバーではなくセル側だという点です。銅そのものは200℃を超えても構造的には問題ありませんが、リチウムイオンセルの端子近傍が高温になれば劣化が進みます。つまり「銅が耐えられる温度」ではなく「セルが許す温度」から逆算する必要があります。

注意:配電盤の電流密度をそのまま流用しない

キャビネット形分電盤に関するJIS C 8480:2016では、母線の電流密度の上限が基準定格電流ごとに定められており、125A以下で3.0A/mm²以下、125A超〜250A以下で2.5A/mm²以下、250A超〜400A以下で2.0A/mm²以下、400A超〜630A以下で1.7A/mm²以下とされています。ただしこれは盤内の母線を前提に、温度上昇が規定値を超えないよう簡便に満たすための目安として整理された値です。電池パックは放熱条件が大きく異なるため、この数値を無条件に当てはめると危険側に外れることがあります。実機での温度測定による確認が前提になります。

要点:電池向けは放熱条件が悪く、許容温度をセル側が決めるため、盤用の目安をそのまま使えない。

大電流ブスバーの断面積はどう決めるか

大電流ブスバーの断面積は、「電流密度の目安で仮決めし、温度上昇で検証する」二段構えで決めます。電流密度は経験的に整理された便法であり、最終的に断面積を決めているのは温度上昇です。

断面積 (mm²) = 板厚 (mm) × 幅 (mm)
仮の必要断面積 (mm²) ≒ 電流 (A) ÷ 電流密度 (A/mm²)

たとえば200Aの場合、JIS C 8480:2016の区分では125A超〜250A以下にあたるため電流密度2.5A/mm²を使い、200÷2.5=80mm²が仮の目安になります。板厚4mm×幅20mmや板厚3mm×幅30mmといった候補が出てきます。ここから放熱条件・周囲温度・通電時間の条件を当てて絞り込みます。

代表的な断面と電流の目安(盤内母線を前提とした逆算値)

板厚 × 幅 断面積 電流の目安(該当する電流密度)
3mm × 20mm 60mm² 約150A(2.5A/mm²)
3mm × 30mm 90mm² 約225A(2.5A/mm²)
4mm × 30mm 120mm² 約240A(2.0A/mm²)
5mm × 40mm 200mm² 約400A(2.0A/mm²)
6mm × 50mm 300mm² 約510A(1.7A/mm²)
8mm × 60mm 480mm² 630A超は個別検討

JIS C 8480:2016の電流密度から逆算した値で、盤内母線を想定した目安です。密閉された電池パックではこれより下げて設計し、必ず実機で温度を確認してください。

代表的な断面と電流の目安(盤内母線を前提とした逆算値)

3mm × 20mm / 断面積 60mm²

電流の目安 約150A(2.5A/mm²)

3mm × 30mm / 断面積 90mm²

電流の目安 約225A(2.5A/mm²)

4mm × 30mm / 断面積 120mm²

電流の目安 約240A(2.0A/mm²)

5mm × 40mm / 断面積 200mm²

電流の目安 約400A(2.0A/mm²)

6mm × 50mm / 断面積 300mm²

電流の目安 約510A(1.7A/mm²)

8mm × 60mm / 断面積 480mm²

630A超は個別検討

密閉された電池パックではこれより下げて設計し、必ず実機で温度を確認してください。

同じ断面積なら「薄く広く」が有利になる理由

断面積が同じでも、薄くて幅の広い断面のほうが表面積が大きく、放熱に有利です。100mm²を確保する場合を比べると違いがはっきりします。

断面積100mm²での外周長の比較(放熱面積の指標)

2×50mm
104mm
4×25mm
58mm
10×10mm
40mm

ただし薄くしすぎると、締結時の面圧で変形しやすくなり、振動に対する剛性も落ちます。電池パックでは板厚2〜3mmを下限の目安として、剛性と放熱の折り合いをつけるケースが多く見られます。

コツ:交流と直流で考え方が変わる

変圧器や配電盤の交流回路では、電流が導体表面に寄る表皮効果があるため、厚い1枚より薄板を並べた構成が有利になる場面があります。一方、電池パックの主回路は直流のため表皮効果を考える必要がなく、放熱と剛性だけで断面を決められます。直流であることは、設計をひとつ簡単にしてくれる条件です。

温度が上がると抵抗も上がる

銅の電気抵抗は温度とともに上がります。抵抗温度係数はおよそ0.0039/K(20℃基準)なので、20℃から100℃まで上がると抵抗は約1.3倍になります。発熱は抵抗に比例して増えるため、「温度が上がる→抵抗が増える→さらに発熱する」という悪循環が起こりえます。断面積を切り詰めるほどこの効果が効いてくるため、大電流では余裕を持たせた設計が安全です。

要点:電流密度で仮決めし温度上昇で検証する。同じ断面積なら薄く広い形状が放熱に有利。

めっきは錫・ニッケル・銀のどれを選ぶか

電池向けブスバーのめっきは、通常の温度環境なら錫、高温や腐食環境ならニッケル、接触抵抗を最優先するなら銀という使い分けが基本です。裸の銅は表面が酸化して接触抵抗が上がるため、締結部を持つブスバーには表面処理を前提に考えます。

めっきの使い分け

種類 主な目的 向く条件 留意点
錫(すず) 酸化防止・接触抵抗の安定 一般的な温度環境 比較的やわらかく傷つきやすい
ニッケル 耐熱・耐食 高温・腐食環境 錫より導電性は劣る
接触抵抗を最小に 高温・大電流の接点 コストが高い・硫化しやすい
無処理(裸銅) 短期の試作・すぐ組む場合 保管中に酸化・変色が進む

めっきの使い分け

錫(すず)めっき

酸化防止と接触抵抗の安定。一般的な温度環境に向く。やわらかく傷つきやすい点に注意

ニッケルめっき

耐熱・耐食が目的。高温・腐食環境に向く。導電性は錫より劣る

銀めっき

接触抵抗を最小にしたい高温・大電流の接点向け。コストが高く硫化しやすい

無処理(裸銅)

短期の試作向け。保管中に酸化・変色が進むため長期在庫には不向き

電池パックでは、セル側の端子がアルミやニッケルめっき鋼であることも多く、相手材との組み合わせで異種金属接触腐食(電位差腐食)を避ける視点も欠かせません。銅とアルミを直接締結すると接触面が腐食して抵抗が上がるため、めっきを介する、あるいは接合方法を変えるなどの対策が必要です。めっきの選定については銅ブスバーへのめっきのページで詳しくご案内しています。

注意:めっき仕様は膜厚と範囲まで指定する

「錫めっき」とだけ書かれた図面が届くことがあります。膜厚の指定がないと仕上がりが揃わず、締結部の接触抵抗にばらつきが出ます。膜厚(μm)と、全面か締結部のみかまで指定していただくと、量産に入ってからの品質が安定します。判断に迷う場合は用途と温度条件をお知らせいただければ、こちらから候補をご提案します。

要点:常温は錫、高温・腐食環境はニッケル、接点重視は銀。膜厚と範囲まで指定するとばらつきが減る。

セルとの接合はボルト締結か溶接か

セルとブスバーの接合は、保守や組み替えが必要ならボルト締結、量産性と接触抵抗を優先するなら溶接という分かれ方をします。定置用蓄電池ではモジュール交換を考えてボルト締結が多く、EVの電池パックでは溶接が主流です。

ボルト締結部の構成

 セル端子 ─┬─ ブスバー(銅・めっき仕上げ)
           ├─ 平座金
           ├─ ばね座金 または ゆるみ止め
           └─ ナット(規定トルクで締結)

接合方法の比較

主な接合方法の特徴

方法 長所 短所 向く用途
ボルト締結 分解・交換ができる/設備が簡単 締結管理が必要/緩みリスク 定置用蓄電池・盤内
抵抗溶接 設備が普及・タクトが速い 銅は電気を通しやすく溶接しにくい 薄いタブの接合
超音波接合 異種金属が接合できる/入熱が小さい 形状・板厚に制約がある 銅とアルミの組み合わせ
レーザ溶接 入熱が局所的/自動化しやすい 設備投資が大きい/隙間管理が要る 量産の電池パック

主な接合方法の特徴

ボルト締結

分解・交換ができ設備も簡単。締結管理と緩み対策が必要。定置用蓄電池・盤内に向く

抵抗溶接

設備が普及しタクトが速い。銅は電気を通しやすく溶接しにくい。薄いタブ向け

超音波接合

異種金属を低い入熱で接合できる。形状・板厚に制約。銅とアルミの組み合わせ向け

レーザ溶接

入熱が局所的で自動化しやすい。設備投資が大きく隙間管理が必要。量産パック向け

従来は電池のタブ材にニッケルが使われてきましたが、材料としての電気抵抗が高く発熱しやすいため、銅や銅合金へ置き換える動きが進んでいます。同じ電流でも発熱が減り、パック全体の効率と寿命に効いてくるためです。ただし銅は熱と電気をよく通すため、抵抗溶接では熱が逃げて溶けにくく、レーザ溶接では反射率の高さが課題になります。接合方法を先に決めてから、板厚とめっきを詰める順序が失敗を減らします。

注意:締結部の発熱はブスバー本体よりも起きやすい

ブスバー本体の断面積に余裕があっても、締結部の接触抵抗が高ければそこが局所的に発熱します。接触面積の不足、面の平坦度不良、バリの残り、締め付けトルクの不足、めっきの劣化などが原因です。締結部は「点」ではなく「面」で当てる意識が重要で、平坦度と端面処理が効いてきます。

コツ:熱サイクルによる緩みを設計で吸収する

電池パックは充放電で温度が上下し、部材が膨張・収縮を繰り返します。銅の線膨張係数は鋼よりも大きいため、締結部には繰り返し力がかかり、時間が経つと緩みにつながります。ばね座金やゆるみ止め、皿ばねの併用、あるいはブスバーの一部に可撓部(撓みを許す形状)を設ける対策が有効です。編組線や薄板積層のフレキシブル構造にすると、寸法公差と熱膨張の両方を吸収できます。

要点:保守性ならボルト締結、量産性なら溶接。接合方法を先に決め、締結部の発熱と緩みを設計で抑える。

絶縁と安全距離をどう確保するか

絶縁の確保では、導体間の空間距離(クリアランス)と、絶縁物の表面を沿って測る沿面距離(クリープ距離)の二つを分けて考えます。必要な距離は電圧・汚損度・使用環境で決まり、電池パックのように高電圧かつ狭い空間では、この距離が形状の制約そのものになります。

空間距離と沿面距離のちがい

 [空間距離] 導体 A ← 空気を直線で ─→ 導体 B

 [沿面距離] 導体 A ─┐
                      │ 絶縁物の表面を沿って
                      └─→ 導体 B

空間距離は空気の絶縁耐力、沿面距離は絶縁物表面の汚れや湿気による劣化(トラッキング)に対する余裕を見る指標です。表面が汚れる環境では沿面距離のほうが厳しくなります。

ブスバーの絶縁方法

絶縁方法の比較

方法 特徴 向く条件
粉体塗装 複雑形状にも比較的均一に付く 曲げのある三次元形状
熱収縮チューブ 後工程で被せられる/端部の処理が容易 直線部が主体の形状
絶縁シート・スペーサ 導体間に挟んで距離を確保 導体を近接して並べる場合
樹脂一体成形 保持と絶縁を兼ねられる 量産・振動環境

絶縁方法の比較

粉体塗装

複雑形状にも比較的均一に付く。曲げのある三次元形状に向く

熱収縮チューブ

後工程で被せられ端部処理も容易。直線部が主体の形状に向く

絶縁シート・スペーサ

導体間に挟んで距離を確保。導体を近接して並べる場合に有効

樹脂一体成形

保持と絶縁を兼ねられる。量産・振動環境に向く

注意:絶縁は放熱を悪くする

塗装やチューブで覆うと、その分だけ熱が逃げにくくなります。断面積を放熱前提で決めていた場合、絶縁を追加した時点で温度上昇の見積りが変わります。絶縁仕様は断面積を決める前に確定させるのが順序として安全です。後から絶縁を足すと、断面をやり直すことになりがちです。

要点:空間距離と沿面距離を分けて確保し、絶縁仕様は断面積を決める前に確定させる。

試作段階で図面に書いておくべきこと

大電流ブスバーの試作を依頼するときは、寸法よりも先に「電流値・周囲温度・接合方法・絶縁仕様」の四つを伝えると、やり直しがほとんど起きません。この四つが決まれば、板厚と幅、めっき、端面処理まで加工側から提案できます。

見積り・試作依頼のときに伝えていただきたい情報

  • 連続で流す電流値と、瞬間的な最大電流(あれば時間も)
  • 使用時の周囲温度と、許容できる温度上昇(セル端子の上限温度)
  • セル・端子との接合方法(ボルト締結か溶接か。ボルトならサイズ)
  • 絶縁の要否と方法(塗装・チューブ・シートなど)
  • めっきの種類と膜厚、範囲(全面か締結部のみか)
  • 数量(試作何個・量産で月何個)と希望納期
  • 振動・熱サイクルの条件(車載・可搬なら必ず)

寸法公差の考え方

電池パックのブスバーは、複数のセル端子に同時に合わせる必要があるため、単品の寸法精度よりも「穴間ピッチの累積誤差」が問題になります。端から順に測って合わせていくと誤差が積み上がり、最後の穴が入らないという事態が起こります。

コツ:基準を一箇所に決めて図面を書く

穴位置は「前の穴からの相対寸法」ではなく、基準面・基準穴からの絶対寸法で指示すると、累積誤差が出ません。また、締結部の穴を長円(だるま穴)にして片側で位置を吸収する方法も現場では有効です。全穴を厳しい公差にするよりコストが下がり、組み付け性も上がります。

当社について

株式会社石垣商店(名古屋市守山区瀬古)は、変圧器・配電盤・受配電設備・電池関連向けの銅ブスバー加工を手がけています。創業家3代目、従業員約30名の体制で、切断・穴あけ・曲げ・仕上げまでを社内で一貫して対応しています。図面1枚からのご相談、手書きスケッチや現物写真でのご相談、試作・小ロット・短納期にも対応しています。加工の詳細は加工技術のページをご覧ください。

要点:電流値・周囲温度・接合方法・絶縁仕様の四つを先に伝える。穴位置は基準からの絶対寸法で指示する。

よくあるご質問

電池用ブスバーの許容電流はどう計算しますか

まず電流密度の目安で断面積を仮決めし、次に温度上昇で検証します。キャビネット形分電盤に関するJIS C 8480:2016では母線の電流密度の上限が基準定格電流ごとに定められており、125A以下で3.0A/mm²以下、400A超〜630A以下で1.7A/mm²以下となっています。たとえば200Aなら該当区分の2.5A/mm²を使って200÷2.5=80mm²以上が仮の目安です。ただしこれは盤内母線を前提に整理された値のため、密閉された電池パックでは小さい電流密度側に寄せて考え、実機での温度測定で確認する必要があります。

電池用ブスバーは銅とアルミのどちらが適していますか

導電性と接続の信頼性を優先するなら銅、軽量化を最優先するならアルミが候補になります。アルミの導電率は銅の約6割のため、同じ電流を流すには断面積を1.5倍以上大きくする必要があります。一方で密度は銅の約3分の1なので、断面積を増やしても総重量は軽くなります。ただしアルミは表面に酸化被膜ができて接触抵抗が上がりやすく、締結部の管理が難しいため、端子部だけ銅にする構成も採られます。

銅ブスバーのめっきは錫とニッケルのどちらを選ぶべきですか

通常の温度環境では錫めっき、高温環境や腐食環境ではニッケルめっきが基本です。錫は導電性がよく接触抵抗が安定しますが、やわらかく傷つきやすい面があります。ニッケルは耐熱性と耐食性に優れる一方、導電性は錫より劣ります。接触抵抗を最小にしたい高温・大電流の接点では銀めっきが選ばれますが、コストが高く硫化しやすい点に注意が必要です。

電池パックのブスバーはボルト締結と溶接のどちらがよいですか

モジュールの交換や保守を想定するならボルト締結、量産性と接触抵抗の安定を優先するなら溶接が適しています。定置用蓄電池ではモジュール単位の交換を考えてボルト締結が多く、EVの電池パックではレーザ溶接や超音波接合が主流です。銅とアルミのような異種金属をつなぐ場合は、入熱が小さく異種材に対応できる超音波接合が候補になります。

ブスバーの締結部が発熱するのはなぜですか

締結部の接触抵抗が高くなっているためです。主な原因は、接触面積の不足、面の平坦度不良、バリの残り、締め付けトルクの不足、めっきの劣化・酸化、熱サイクルによる緩みです。ブスバー本体の断面積に余裕があっても締結部は局所的に発熱するため、平坦度と端面処理を確保し、規定トルクでの締結とゆるみ止めを併用することが対策になります。

試作1個からでも銅ブスバーの製作を依頼できますか

はい、試作・小ロットにも対応しています。図面がなくても、手書きのスケッチや現物の写真からご相談いただけます。電流値・周囲温度・接合方法・絶縁仕様の四つをお知らせいただければ、板厚や幅、めっき仕様まであわせてご提案できます。

まとめ

電池・蓄電池向けの大電流ブスバーは、配電盤用の常識をそのまま持ち込むと外れます。放熱条件が悪く、許容温度をセル側が決め、振動と熱サイクルが加わり、絶縁距離が形状を縛る——この四点が違いの本質です。

設計を進める順序(おすすめ)

  • 電流値と周囲温度、セル端子の許容温度を確定する
  • 接合方法(ボルト締結/溶接)を決める
  • 絶縁方法を決める(放熱への影響がここで決まる)
  • 電流密度で断面積を仮決めし、薄く広い形状を優先して候補を出す
  • めっきの種類・膜厚・範囲を決める
  • 実機で温度を測り、締結部を含めて検証する

2026年時点でデータセンター・蓄電池関連の需要は伸びており、この領域の案件は今後も増えていくと見ています。断面積の詰め方、めっきの選定、締結部の設計など、判断に迷う点があればお気軽にご相談ください。
